다섯 가지 시험으로 살펴보는 파우치 셀 성능
파우치 셀 성능은 정격 용량만으로 판단할 수 없습니다. 방전율, 저온 전압, 용량 유지율과 안전 시험 반응을 함께 살펴보고 재료 분석을 보조 근거로 활용해야 합니다. 이 글은 약 5.2 Ah 파우치 셀 2개의 제3자 시험 기록을 바탕으로 용량, 방전율, 저온, 사이클과 관통 시험 결과를 검토하고 주요 비율을 다시 계산합니다. 모델, 로트, 전체 원시 데이터와 일부 조건이 공개되지 않아 결론은 이 샘플에 한정되며 Green Battery 제품 사양을 나타내지 않습니다.
아래에서는 시험 조건, 보고된 측정값과 자체 계산 결과를 구분합니다. 요약 그림은 공개된 이산값을 바탕으로 다시 그렸으며 새로운 실험이나 원시 연속 곡선이 아닙니다. 방전율 곡선, 관통 시험 사진과 재료 분석 이미지는 제3자 사례의 기록으로 제시합니다.

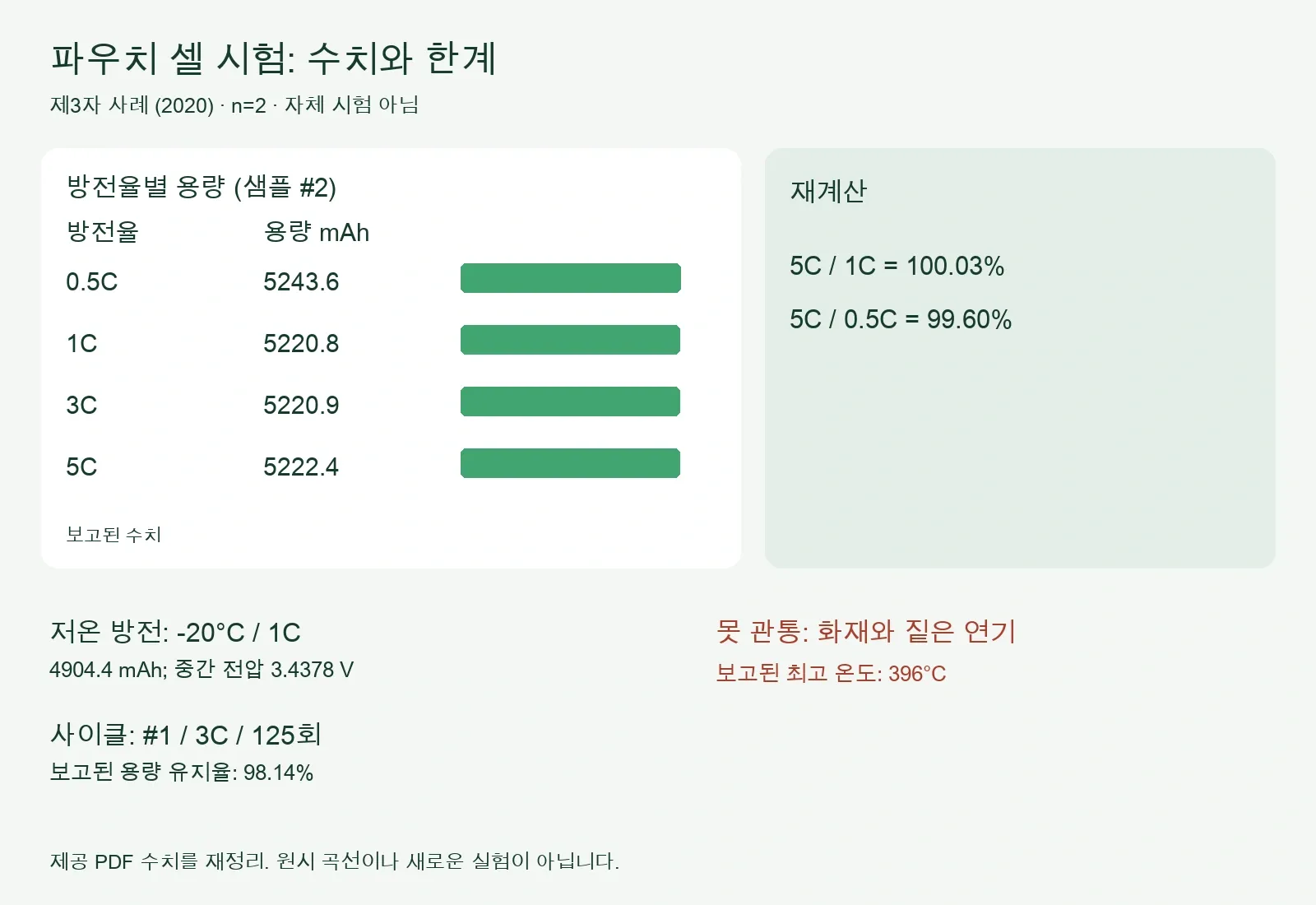

보고된 수치로 다시 구성한 요약 그림이며 연속 방전 곡선이나 신규 실측이 아닙니다.
1. 샘플과 시험 조건부터 확인
충전 종료 4.2 V, 방전 종료 2.75 V입니다. 용량, 저온, 일부 안전 시험은 1C, 사이클은 3C로 기술되어 있습니다. 기준 정격 용량, 상온, 휴지, 구속 압력, 냉각, 계측 정확도가 불완전해 정확한 전류와 절차를 재현하기 어렵습니다.
#1은 118 × 40 × 10 mm, 초기 전압 3.812 V, 내부 저항 1.7 mΩ입니다. AC/DC 방식, SOC와 온도가 없으므로 비교 가능한 DCIR로 바꾸어 부를 수 없습니다. 크기, 질량, 전압, 저항을 같은 샘플 기록에 연결해야 합니다.
2. 용량과 질량 에너지 밀도
분용 시험에서 #1은 1C 용량 5178.6 mAh, 중간 전압 3.7906 V, 충전 정전류 비율 91.41%; #2는 5215.0 mAh, 3.7868 V, 91.87%입니다. 차이 36.4 mAh는 평균의 약 0.70%입니다. 두 결과가 가깝다고 양산 분포나 매칭 일관성이 증명되지는 않습니다.
질량 118.39 g, 에너지 밀도 166.80 Wh/kg도 보고했으나 샘플 대응과 적산 Wh가 명확하지 않습니다. E=∫V I dt와 E/질량으로 확인하세요. 중간 전압×용량은 근사 확인일 뿐 에너지 적분을 대체하지 않습니다.
3. 용량 유지율의 분모 확인
#2 방전 용량은 0.5C 5243.6 mAh, 1C 5220.8, 3C 5220.9, 5C 5222.4 mAh입니다. 1C·3C·5C 충전 정전류 비율은 95.57%·88.56%·84.05%이고 5C 방전 후 부풀음이 없었다고 기록했습니다. 앞 절의 용량 시험과 구분해야 합니다.
보고값은 5C/1C를 99.60%로 제시하지만 5222.4/5220.8≈100.03%, 5222.4/5243.6≈99.60%입니다. 후자는 0.5C 기준에 맞습니다. 100%를 약간 넘는 값은 고율에서 용량이 생긴다는 뜻이 아니며 온도, 순서, 반복성, 분해능을 검토해야 합니다. Wh, 부하 전압, 온도와 반복 샘플도 필요하고 부풀음 없음만으로 안전성을 결론내릴 수 없습니다.
방전율 시험 곡선으로, 표시된 정보는 보존했습니다. 각 지점의 데이터는 제공되지 않았습니다.
4. 저온 방전과 저온 충전을 구분
#2의 −20°C·1C 방전 기록은 4904.4 mAh, 중간 전압 3.4378 V, 보고 유지율 93.66%입니다. 상온 분모가 명확히 연결되지 않아 보고된 값으로 남깁니다. 전압도 낮아지므로 용량 유지가 에너지나 출력 유지와 같지는 않습니다.
별도 −20°C·1C 충전 기록은 4443.6 mAh, 보고 유지율 84.99%, 정전류 비율 4.87%입니다. 충전량은 후속 방전 가능 용량이나 일반적인 저온 충전 허용 근거가 아닙니다. 저온 충전은 리튬 도금 위험과 관련됩니다. 과거 사례 분석이며 허용 조건은 개별 사양과 적절한 시험실에서 검증해야 합니다.
5. 125회 사이클을 전체 수명으로 외삽하지 않기
#1은 3C로 기술된 125회에서 용량 유지율 98.14%, 정전류 비율 86.65%를 보고했습니다. 충방전 모두 3C인지, CV 종료, 온도, 휴지, 용량 재측정은 불완전합니다. 해당 샘플의 해당 시점 결과이며 500회·1000회 또는 사용 연수를 뜻하지 않습니다.
