−20°C에서는 방전 전압이 일찍 컷오프에 닿을 수 있고, 같은 온도에서 충전하면 흑연 음극에 금속 리튬이 석출될 수 있습니다. 소재 변경은 특정 셀에 도움이 되지만 모델별 충전 제한, 보호 및 완제품 검증을 대신하지 않습니다. 공개 연구를 근거로 설계 절충을 설명하며 제3자 결과를 자체 측정으로 표시하지 않습니다.
저온에서 느려지는 단계
Li⁺는 전해액 이동, 탈용매화, 계면막 통과, 전하 전달, 전극 입자 내부 확산을 거칩니다. 냉각으로 점도와 저항이 커질 수 있지만 병목은 화학계, SOC, 온도, 전류와 셀 구조에 따라 달라집니다. Qin 등의 검토는 액상·계면·고상 과정을 함께 다룹니다. EIS 반원 하나나 DCIR 하나로 원인을 단정할 수 없습니다.

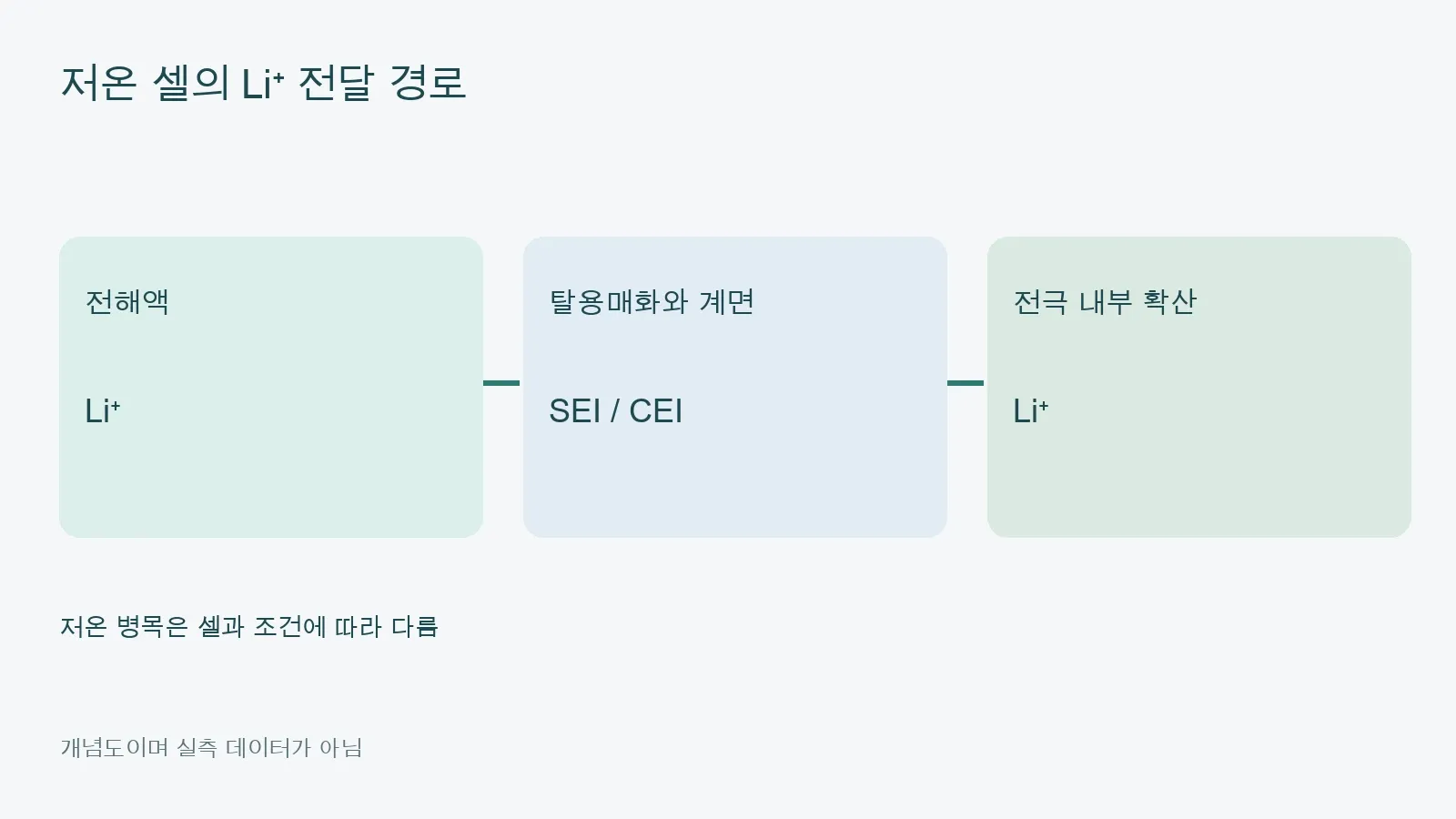

그림은 전달 경로를 설명하는 개념도이며 측정 곡선이 아닙니다. 온도별 EIS, 방전율별 용량, 기준 전극 또는 실시간 분석으로 기여를 분리합니다. 표시 순서가 모든 셀에서 저항 크기의 순서를 뜻하지 않습니다.
저온 방전과 충전을 구분합니다
저온 방전에서는 분극 때문에 단자 전압이 일찍 컷오프에 도달해 사용 가능한 Ah/Wh가 줄어듭니다. 재가열 후 회복은 직접 측정해야 합니다. 저온 충전에서는 흑연 삽입이 느려 금속 Li가 도금되고 활성 Li 손실과 안전 위험을 낳을 수 있습니다. 음극 계면 연구는 탈용매화와 반응 속도를 다룹니다. 저온 방전 가능 여부가 같은 온도 충전 허용을 뜻하지 않습니다.
양극: 코팅·도핑·입자 크기
양극 코팅은 전도와 부반응, 도핑은 격자와 결함, 작은 입자는 확산 거리에 영향을 줍니다. 그러나 표면적 증가는 부반응을 늘리고 두꺼운 코팅은 이온을 방해하며 도핑은 상온 용량과 수명을 바꿀 수 있습니다. 동일한 양극계, 면적 용량, 밀도, 전해액과 컷오프에서 비교해야 합니다.
전해액: 용매·염·계면막
저온 전해액은 유동성, 전도도, 탈용매화, 집전체 적합성, 계면 형성을 함께 고려합니다. 저점도 공용매, 염, 첨가제가 한 지표를 개선해도 낮은 어는점만으로 전체 셀 수명이 결정되지는 않습니다. 전해액 설계 검토도 용매화와 계면의 연계를 강조합니다. EC, LiPF6, LiBF4, FEC의 효과에는 배합, 농도, 전극, 시험 조건이 필요합니다.
음극 설계와 리튬 도금
저온에서는 흑연의 Li 삽입이 느려질 수 있습니다. 표면 처리, 탄소 코팅, 입자·기공 설계는 경로를 바꾸지만 초기 효율, 압밀, 가스 및 노화도 바꿉니다. 허용 저온 충전율, 도금 증거, 재가열 후 용량과 장기 사이클을 함께 확인합니다. 입자가 작을수록 언제나 좋은 것은 아닙니다.
−20°C 중성자 회절 연구의 범위
Zinth 등의 Journal of Power Sources 연구는 공칭 1950 mAh NMC111/흑연 18650 원통형 셀을 −20°C에서 C/30과 C/5로 충전하고 현장 중성자 회절로 비교했습니다. C/5 후 흑연 삽입량이 적었고, 20시간 휴지 중 LiC12→LiC6 변화를 토대로 활성 Li의 최소 약 17%가 도금되었다고 추정했습니다. 별도의 즉시 방전에서는 공칭 용량의 약 19%에 해당하는 금속 Li 산화를 추정했습니다. 이는 다른 셀의 허용 도금량이 아닙니다.
충전 Ah가 비슷해도 Li가 모두 흑연에 들어간 것은 아니며 휴지 후 전압이나 분해만으로 일시적 도금을 놓칠 수 있습니다. 특정 원통형 셀과 시험 프로토콜 결과이므로 파우치 셀의 −20°C C/5 충전을 허용하는 근거가 아닙니다. 휴지 중 재삽입도 안전성이나 무손실 수명을 입증하지 않습니다.
