의료기기 배터리는 정해진 작업을 필요한 시간 동안 지원하고, 전원 상실 전에 경고와 사용자 대응을 위한 여유를 남겨야 합니다. 외함에 들어가고 공칭 mAh가 충분해도, 노화된 배터리가 무선 송신, 펌프 기동이나 저온에 노출되면 전압 강하로 조기에 정지할 수 있습니다.
이 글은 외부 사용 휴대형·환자 착용형 기기에 적용하는 충전식 리튬 이온 폴리머 파우치 배터리를 다룹니다. 이식형 기기는 별도 적격성 평가가 필요합니다. 공식 공개 자료, 기록된 기기 사례와 명시된 계산을 결합했으며 Green Battery의 실험실·임상 시험 결과를 보고하는 내용은 아닙니다.
1. ‘의료용’을 검증 가능한 요구사항으로 바꾸기
셀 모델과 버전, 허용 충방전 조건, 보호 회로, 유지할 기기 기능, 사용 환경과 증빙을 명확히 합니다. 파우치 구조나 ‘의료용’이라는 표현만으로 예측 가능하고 무해한 고장 형태를 입증할 수 없습니다. 고장이나 오용이 설계 보호를 넘으면 팽창, 누액, 과열이나 발화가 발생할 수 있습니다.
근거는 세 단계로 구분합니다. 셀 시험은 특정 셀 설계를 다루고, 팩에는 보호 전자회로, 배선, 커넥터와 조립이 추가됩니다. 완성 기기는 충전, 외함, 소프트웨어, 사용자 조작과 환자 노출까지 포함합니다. 앞 단계의 보고서는 다음 평가를 지원하지만 다음 단계의 안전이나 시장 허가를 자동으로 입증하지는 않습니다.

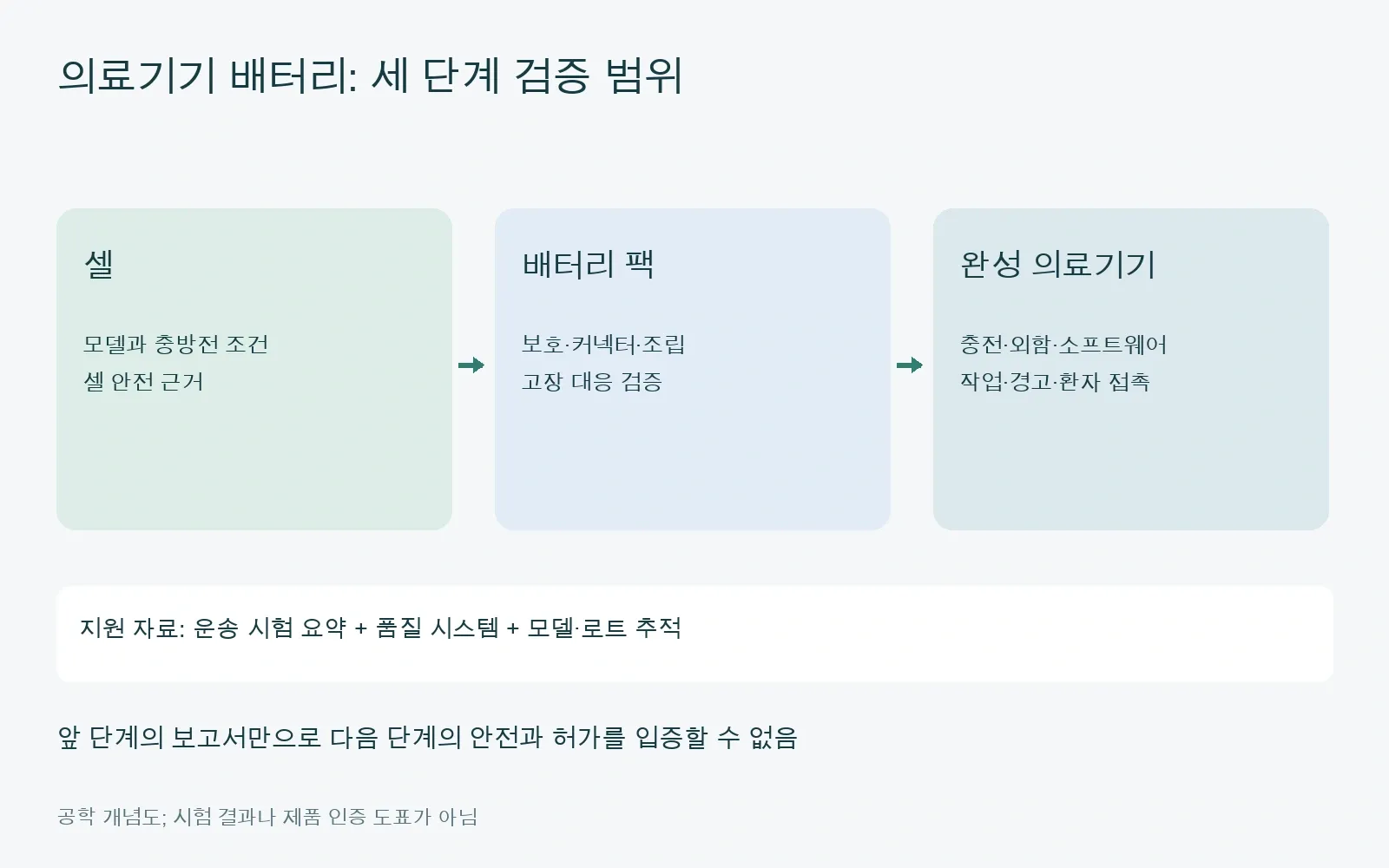

공학 개념도: 지정 셀과 팩의 근거를 완성 기기에 연결해야 합니다. 시험 결과나 특정 제품의 인증 범위 도표가 아닙니다.
2. 용량보다 전원 상실의 결과를 먼저 평가하기
전압 급락, 보호 차단, 충전기 고장이나 잔량 추정 오류가 어떤 결과를 내는지 정의합니다. 모니터는 측정·경보를 잃을 수 있고 치료 기기는 전달이 중단될 수 있습니다. 이 결과에 따라 계속 유지할 기능, 경고·예비 전원과 정의된 안전 상태로의 전환을 결정합니다. ISO 14971:2019는 의료기기 위험관리 틀이며 위험 수용 기준과 통제는 기기별로 정합니다.
셀 선택 전에 측정·절전 시간, 무선 재전송, 화면 밝기, 구동 펄스, 충전 중 사용, 충전 간격, 보관 기간과 교체 시점을 사용 프로파일로 만듭니다. 사용자가 접근할 수 있는 충전기, 어댑터와 부속품도 포함합니다. 착용 외함이 방열과 기계적 하중을 바꾸는 점까지 반영해 홍보 항목이 아닌 측정 가능한 설계 입력을 만듭니다.
3. 배터리 안전·운송·완성 기기 적합성 구분하기
배터리 안전: IEC 62133-2는 휴대용 밀폐형 충전식 리튬 셀과 배터리의 의도된 사용 및 합리적으로 예측 가능한 오용에 대한 안전 요구사항과 시험을 다룹니다. 모델, 셀·팩 범위, 규격 판과 개정, 구조, 보고서 번호를 확인합니다. 같은 전압이나 비슷한 용량은 다른 모델의 적용 근거가 아닙니다.
운송: UN 38.3은 운송 설계 시험이며 임상 성능을 평가하지 않습니다. PHMSA 시험 요약 안내를 참고해 해당 셀·조립 배터리 자료와 모델·보고서 번호를 맞춥니다. 분류, 포장과 서류는 실제 운송 조건에 따라 결정되며 일반적인 ‘UN38.3 인증서’만으로 대체할 수 없습니다.
완성 기기: 관련 IEC 60601 요구사항과 개별 기기 규격을 포함해 적용 기준을 정합니다. IEC 60601-1-11은 가정 의료 환경을 다룹니다. 가정 사용 적합성은 사용자와 환경에도 달려 있어 상용 전원을 배터리로 바꾸는 것만으로 입증되지 않습니다. 제출 시장이 수용하는 판을 확인하고 모든 인용 규격을 전 세계 공통 의무 목록으로 취급하지 않습니다.
품질관리: ISO 13485:2016은 조직의 품질경영시스템 규격입니다. 공급업체 인증서의 관련 범위, 사업장과 유효성을 확인해야 하지만 배터리 성능 시험이나 완성 기기 허가는 아닙니다. 공급업체 통제는 제조자의 품질 체계와 위험 평가에 맞추며 모든 셀 공급업체가 동일 인증서를 가져야 한다고 가정하지 않습니다.
4. mAh 대신 사용 가능 에너지로 작동 시간 계산하기
전기적 평가 경계를 먼저 통일합니다. 공칭 에너지는 공칭 전압×Ah로 근사하고 검증된 출력 에너지는 방전 중 전압×전류를 적분합니다. 사용 가능량은 부하, 온도, 차단 조건과 배터리 상태에 따라 달라집니다. 다른 전압이나 변환 후 기기 소비전력을 mAh만으로 비교하면 오판할 수 있습니다.

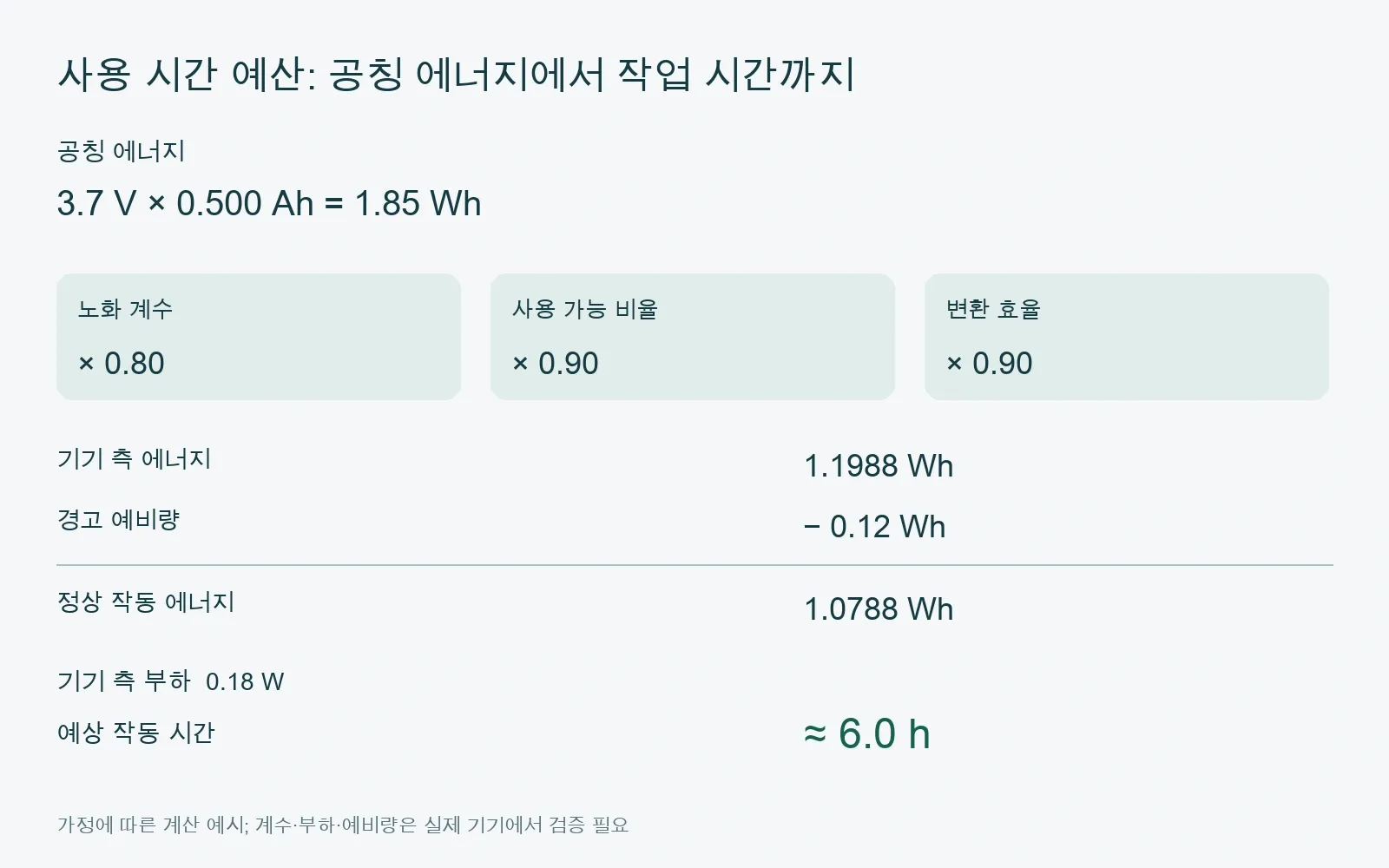

제품 시험이 아닌 계산 예시입니다. 3.7 V·500 mAh 셀, 선택한 노화 시점의 에너지 능력 80%, 지정 온도·차단 조건의 사용 비율 90%, 변환 효율 90%를 가정합니다. 독립적인 계획 가정으로 기기 측 에너지는 1.85 × 0.80 × 0.90 × 0.90 = 1.1988 Wh입니다. 기기 측 경고용 0.12 Wh를 남기면 정상 작동용은 1.0788 Wh이며, 기기 측 일정 부하 0.18 W에서 5.99시간, 약 6.0시간으로 추정됩니다.
계획용 계산 예시입니다. 80%, 90%, 90%, 0.12 Wh와 0.18 W는 가정이며 실측 성능이나 공통 설계 여유가 아닙니다. 방전 곡선을 추정하지 않았습니다.
검증에서는 각 가정을 의도된 작동 주기의 측정 에너지로 바꿉니다. 동일한 차단 손실을 두 번 빼거나 노화가 포함된 실측 에너지에 노화 계수를 다시 곱하지 않습니다. 예비량은 근거 있는 최악 부하에서 필요한 경고·대응 시간을 지원해야 하며 경보와 통신 자체의 소비도 포함합니다.
5. 펄스 전압 강하와 열 거동 확인하기
평균 전력은 기동과 무선 피크를 충분히 설명하지 않습니다. 실제 펄스 크기, 지속 시간, 간격과 반복을 적용하면서 배터리 단자와 기기 입력의 전압을 동시에 기록합니다. 낮은 SOC, 노화 샘플과 사용 온도 경계를 포함합니다. 보호 차단이나 변환기 저전압 정지는 화학적 용량이 남아 있어도 기기를 멈출 수 있습니다.
1차 근사에서 전체 직렬 저항 0.15 Ω에 1.0 A 전류 계단이 가해지면 약 0.15 V 저항성 강하가 생깁니다. 이 가정은 셀, 보호 경로, 접점과 배선을 포함하지만 느린 분극을 포함하지 않으며 실측 DCIR도 아닙니다. 펄스 저항은 SOC, 온도, 휴지, 샘플링 시점과 ΔI를 명시해야 하며 특정 주파수의 교류 임피던스로 근거 없이 대체하면 안 됩니다.
보호, 충전 제어와 잔량 추정의 역할은 다릅니다. 과충전·과방전·과전류·온도 반응과 함께 센서 고장 및 팩 분리 후 기기 거동을 검증합니다. 실제 조립 상태에서 셀과 외함 접촉면 온도를 측정합니다. I²R은 일부 발열의 근사이며 완전한 열 모델이나 환자 접촉 온도 적합성의 증거가 아닙니다.
6. 공개 기기 사례: SEM Scanner Model 200
FDA 공개 De Novo 검토 요약 DEN170021, 5쪽은 전문 사용자용 휴대 기기 SEM Scanner Model 200을 설명합니다. 사양에는 충전식 리튬 이온 폴리머 배터리, 최소 3시간 연속 작동, 유도 충전과 온도 임계값 초과 시 충전을 멈추는 감지 기능이 있습니다. 기기 환경은 15–35°C, 상대습도 5–90%, 비응축 조건입니다.
이는 기록된 기기 사양이며 공개된 배터리 시계열 시험 데이터가 아닙니다. 해당 표에는 셀 모델, Ah 용량, 부하 파형, 노화 상태, 배터리 샘플 수와 수치 충전 온도 임계값이 공개되지 않았습니다. 따라서 다른 설계의 에너지 밀도, 사이클 수명이나 작동 시간을 도출할 수 없으며 착용형·이식형 또는 다른 공급업체 셀의 적합성도 입증하지 않습니다.
참고할 점은 작동 시간, 충전, 열 제어와 외함을 기기 수준 사양으로 함께 정리했다는 것입니다. 이 구조로 자체 검증 근거를 구성하되 수치는 해당 제품에서 측정해야 합니다.
7. 재현 가능한 시험 계획 세우기
에너지와 작동 시간: 모델, 버전, 로트, 샘플 수와 CC/CV 한계, 종료 전류, 휴지, 온도, 방전 프로파일과 차단 조건을 기록합니다. 셀 공칭 용량만 제출하지 말고 정의된 기기 종료점까지 Ah, Wh, 전압과 전류를 저장합니다.
동적 부하: 펄스 크기·시간·간격, SOC, 온도와 샘플 노화 상태를 명시합니다. 최저 전압, 리셋, 통신 실패와 보호 동작을 기록하고 위험 분석의 중요 조합을 반복하며 샘플 수의 근거를 설명합니다.
열과 충전: 허용 셀 범위에서 지정 충전기와 외함으로 시험합니다. 주변·셀 표면·관련 외함 온도, 센서 위치, 기류, 장착과 중지 기준을 기록합니다. 충전 중 사용은 의도된 경우에 포함하고 해당 고장 반응은 자격을 갖춘 시설에서 검증합니다.
노화와 보관: 방전 깊이, 충방전율, 온도, 휴지와 재측정 간격을 정하고 용량뿐 아니라 에너지, 펄스 저항, 팽창과 이상을 추적합니다. 달력 노화와 사이클 노화를 분리합니다. ‘500사이클’은 유지율 기준과 절차 없이는 불완전하며, 보관 손실도 셀 자가방전과 보호·게이지·기기 대기 소비를 구분해야 합니다.
경고와 전원 연속성: 대표 부하와 근거 있는 최악 부하에서 저전력 알림 후 남은 작동 시간을 측정합니다. 알림 인지, 사용자 대응, 제공되는 예비 전원 전환, 데이터 보존과 안전 종료를 확인합니다. FDA 가정용 기기 지침 VII.E절은 작동 시간, 재충전, 교체와 사전 저전력 알림을 다룹니다.
성공과 실패를 함께 보고하고 시계열 파일, 교정, 일탈과 재시험 사유를 남깁니다. 합격 기준을 시험 전에 정하고 설명되지 않는 리셋·과열·팽창을 평균값 속에 숨기지 않습니다.
8. 외함과 환자 접촉면을 별도로 평가하기
얇은 파우치 셀은 자유롭게 구부릴 구조 부재가 아닙니다. 공급업체의 기계적 한계에 따라 적층 공차, 팽창 공간, 탭 응력 완화, 모서리 압력과 관통 위험을 관리합니다. 낙하, 착용, 땀 침투와 커넥터 조작은 기기 수준에서 평가합니다. 세정제 호환성은 증기·방사선 등 멸균 적합성을 의미하지 않습니다.
외함, 접착제와 관련 노출 경로를 포함해 환자에게 직접·간접 접촉하는 실제 재료를 평가합니다. FDA 생체적합성 설명은 접촉 기반 접근을 제시합니다. 밀폐된 배터리에 피부 접착제와 동일한 생물학적 시험을 자동 적용하지 않으며, 적합한 외함 재료도 배터리 고장 위험을 제거하지는 않습니다.
9. 공급업체 변경과 추적성을 실행 가능하게 만들기
통제된 셀 사양, 도면, 보호·커넥터 구성, 해당 보고서와 운송 요약, 제조 사업장·로트 식별, 검사 기준과 변경 통보 절차를 요청합니다. 품질 체계로 정당화한 수준에서 기기 일련번호나 배치를 장착 배터리 로트에 연결합니다. 카탈로그의 마크만 보지 말고 보고서 식별과 모델 범위를 확인합니다.
설계, 화학계, 재료, 사업장, 보호 임계값이나 팩 조립 변경은 영향 평가를 남기고 필요한 검증·규제 조치를 결정합니다. 모든 작은 변경에 동일한 전체 재시험이 필요한 것은 아니며 같은 mAh만으로 대체품을 수용할 수도 없습니다. 불만, 현장 고장과 시정 조치가 책임자에게 전달되는 방법을 정합니다.
