Как улучшить работу литий-ионной батареи на холоде: материалы и проверка
Потеря доступной ёмкости при разряде и осаждение лития при зарядке на холоде требуют разных решений. Разбираем электролит, интерфейсы, электроды и границы исследования при −20°C.
19 октября 2026 г.Green Batteryоколо 11 мин чтения
При −20°C напряжение на разряде может рано достичь отсечки, а зарядка при той же температуре несёт риск осаждения металлического лития на графите. Улучшение материала полезно для конкретной конструкции, но не заменяет ограничения зарядки по модели, защиту и проверку изделия. Ниже анализ опубликованных данных; чужие испытания не выдаются за собственные.
Какие процессы замедляются на холоде
Li⁺ проходит через электролит, частично теряет сольватную оболочку, пересекает межфазный слой, переносит заряд и диффундирует в частицах электродов. Холод может повысить вязкость и сопротивления, но лимитирующий процесс зависит от химии, SOC, температуры, тока и конструкции. Обзор Qin и соавторов рассматривает жидкую фазу, интерфейс и твёрдую фазу вместе. Один полукруг EIS или одно значение DCIR не устанавливают причину однозначно.

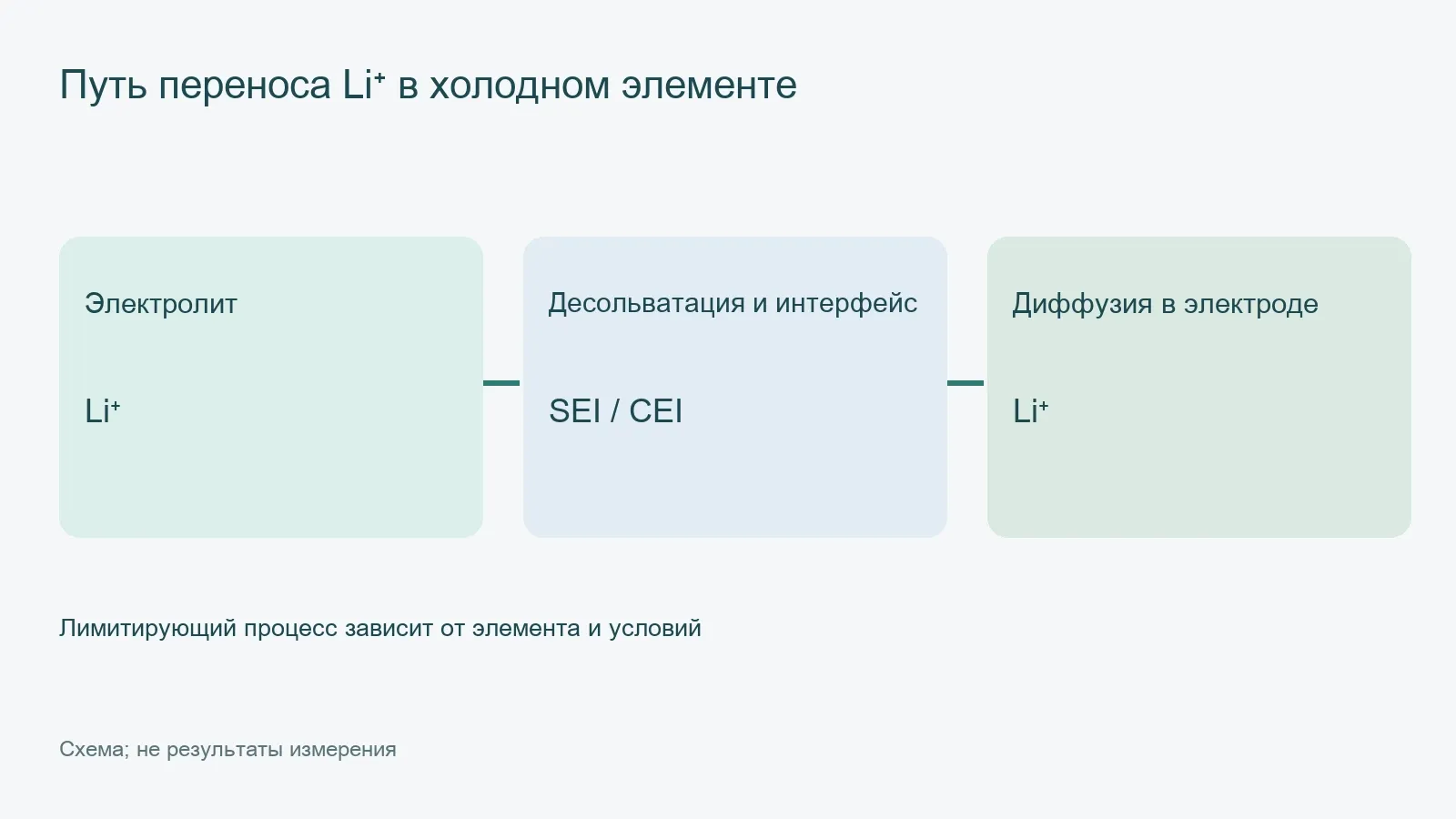

Схема показывает путь переноса, а не измеренную кривую. Температурные EIS, ёмкость при разных токах, электроды сравнения или методы in situ помогают разделить вклады. Порядок блоков не означает одинаковую важность сопротивлений для каждого элемента.
Разделяйте холодный разряд и заряд
При разряде поляризация может раньше привести напряжение к отсечке и сократить доступные Ah/Wh; восстановление после согревания следует измерять. При зарядке графит может не успевать принимать литий, и металл осаждается на поверхности, создавая потери активного Li и риск безопасности. Исследование интерфейса анода обсуждает десольватацию и кинетику. Возможность разряда на холоде не означает разрешение зарядки.
Катод: покрытия, легирование, размер частиц
Покрытие катода может менять проводимость и побочные реакции, легирование — решётку, меньший размер частиц — путь диффузии. Но большая поверхность может усилить реакции, толстое покрытие препятствует ионам, а легирование меняет ёмкость и ресурс при комнатной температуре. Сравнивайте одинаковую химию, нагрузку электрода, плотность, электролит и отсечки.
Электролит: растворитель, соль, межфазный слой
Электролит оценивают по текучести, проводимости, десольватации, совместимости с коллектором и межфазной химии. Низковязкий сорастворитель, соль или добавка могут улучшить один показатель, но низкая температура замерзания не гарантирует ресурс полного элемента. Обзор инженерии электролита подчёркивает совместную роль сольватации и интерфейса. Для EC, LiPF6, LiBF4 и FEC нужны состав, концентрация, электроды и протокол.
Анод и риск осаждения лития
Интеркаляция Li в графит на холоде может замедлиться. Обработка поверхности, углеродное покрытие и структура частиц или пор меняют пути переноса, но также начальный КПД, плотность, газовыделение и старение. Вместе оценивайте допустимый ток зарядки, признаки осаждения, восстановление ёмкости и длительное циклирование. Меньший размер частиц не всегда лучше.
Что показало нейтронное исследование при −20°C
Работа Zinth и соавторов в Journal of Power Sources изучала цилиндрический элемент NMC111/графит 18650 номиналом 1950 mAh при −20°C и сравнивала заряд C/30 и C/5 методом нейтронной дифракции in situ. После C/5 интеркаляция в графит была ниже. При 20-часовом отдыхе переход LiC12→LiC6 дал оценку: минимум около 17% активного Li ранее осадилось. В другом опыте с немедленным разрядом оценка окисления металлического Li составила около 19% номинальной ёмкости. Это не допустимый предел для других элементов.
Похожие Ah заряда не означают одинаковую интеркаляцию; измерение после отдыха или разборка могут пропустить временное осаждение. Исследование ограничено конкретным цилиндрическим элементом и протоколом, оно не разрешает заряд C/5 пакетного элемента при −20°C. Обратное внедрение части металла во время отдыха не доказывает безопасность или отсутствие старения.
Как сравнивать результаты испытаний
При отборе материалов сравните ёмкость и EIS при одинаковой нагрузке электродов и электролите, затем испытайте полный элемент. Запишите модель, партию, число образцов, пределы CC/CV, ток завершения, отдых, ток разряда, отсечку, SOC, температуры поверхности и среды. Зарядку на холоде исследуют только в пределах допуска изготовителя и процедур безопасности лаборатории.
Для −20°C и 25°C либо других указанных условий приведите Ah, Wh, среднее и минимальное импульсное напряжение, нагрев, восстановление после согревания; сохраните вздутие, аномальную просадку и деградацию. Для заявления об отсутствии осаждения нужны подходящие методы сравнения, in situ или анализ после теста и предел обнаружения. Укажите знаменатель сохранения ёмкости. Полуэлемент и полный пакетный элемент нельзя объединять в один рейтинг.
Какие данные запросить у поставщика
Для запроса укажите минимальные температуры разряда и зарядки отдельно, нагрузку, ток зарядки, окно SOC, размеры, терморегулирование, ресурс и пункт доставки. Запросите кривые именно выбранной модели, ограничения зарядки, протокол циклов и число образцов, защиту и транспортные документы. Итог — испытание целевого элемента в изделии.
Частые вопросы
Можно ли заряжать элемент при температуре допустимого разряда?
Нет. Разряд и безопасность зарядки проверяют отдельно по спецификации конкретного элемента и схеме управления зарядом.
Гарантирует ли высокая проводимость электролита лучший элемент?
Не обязательно. Важны десольватация, стабильность SEI/CEI, ёмкость и ресурс полного элемента; при другой рецептуре результат может измениться.
Доказывает ли опыт на 18650 свойства пакетного элемента?
Нет. Исследование относится к цилиндрическому NMC111/графит 18650 при −20°C. Пакетные элементы требуют собственных испытаний.
Procurement & Engineering Solutions
Related Battery Categories & Manufacturing Capacities
Looking to evaluate specifications or request custom engineering samples? Explore our verified product lines below:
