LiPo-батареи для медицинских изделий: безопасность, автономность и проверка
Выбирайте литий-полимерные батареи для переносных и носимых медицинских изделий по доказательной цепочке: безопасность ячейки, защита батареи, доступная энергия, проверка изделия и прослеживаемость поставок.
21 сентября 2026 г.Green Battery Engineering Teamоколо 12 мин чтения
Батарея медицинского изделия должна обеспечивать определённую задачу в течение заданного времени и сохранять резерв для предупреждения пользователя до потери питания. Подходящие габариты и большая ёмкость в mAh не исключают раннего отключения: состарившаяся батарея может просесть по напряжению при радиопередаче, пуске насоса или работе на холоде.
Здесь рассматриваются перезаряжаемые литий-ионные полимерные pouch-батареи для внешних переносных и носимых изделий. Для имплантируемых устройств нужна отдельная квалификация. Материал объединяет официальные открытые сведения, документированный пример изделия и явно обозначенные расчёты; он не представляет лабораторных или клинических испытаний Green Battery.
1. Что должно означать «медицинское исполнение» в спецификации?
Преобразуйте обозначение в проверяемые требования: модель и ревизия ячейки, допустимые режимы заряда и разряда, защита, необходимые функции изделия, среда эксплуатации и подтверждающие документы. Pouch-конструкция и слово «медицинский» сами по себе не доказывают предсказуемый безвредный отказ. При неисправности или неправильном обращении, преодолевших защиту, возможны вздутие, утечка, перегрев и возгорание.
Разделяйте три уровня. Испытания ячейки относятся к конкретной конструкции; батарея добавляет защитную электронику, проводку, разъёмы и сборку; готовое изделие — зарядку, корпус, ПО, действия пользователя и контакт с пациентом. Данные предыдущего уровня поддерживают следующий, но автоматически не доказывают его безопасность или разрешение на рынок.

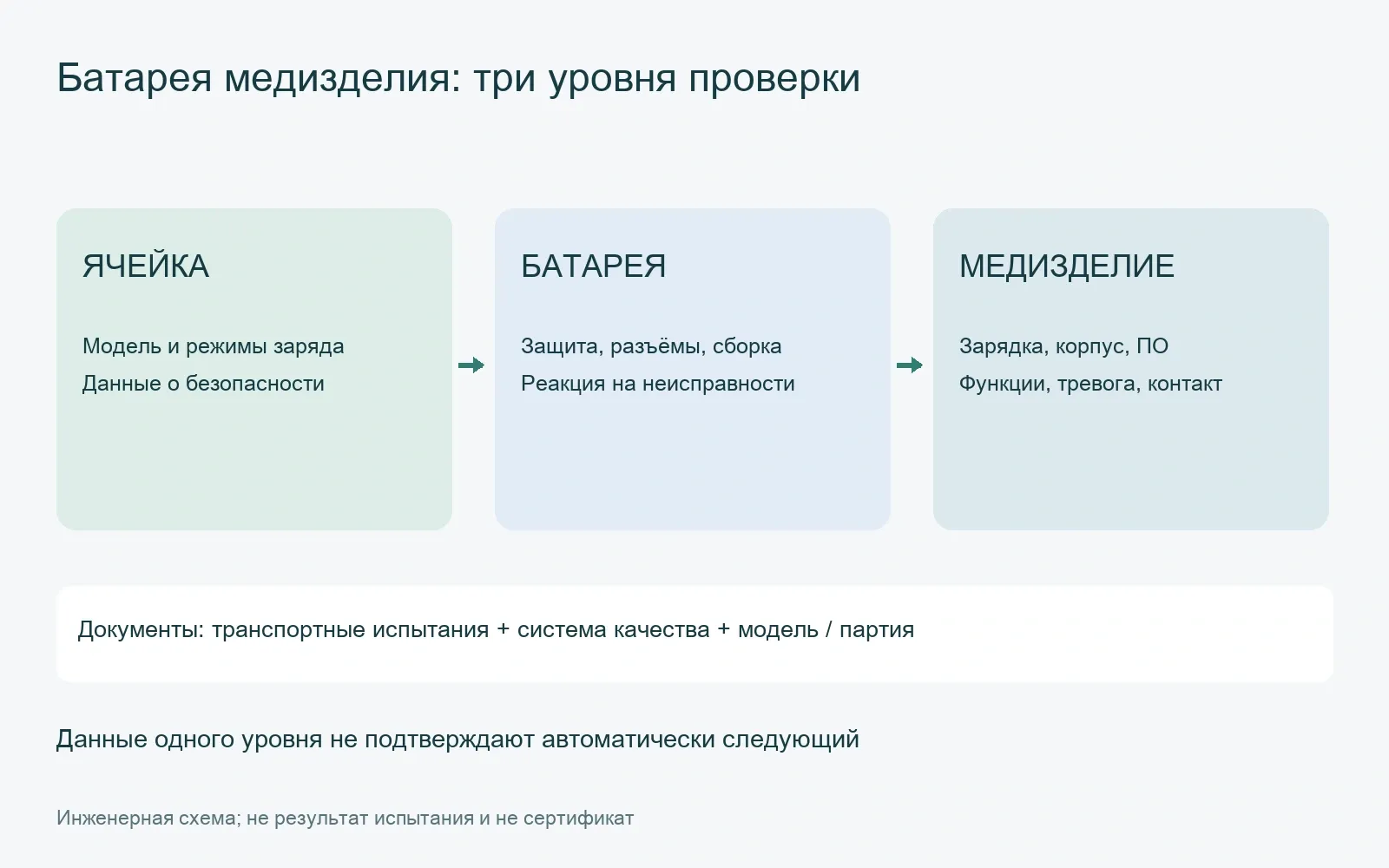

Инженерная концептуальная схема: доказательства для выбранной ячейки и батареи связывают с готовым изделием. Это не результат испытания и не схема сертификации конкретного продукта.
2. Начните с последствий потери питания
Определите последствия провала напряжения, отключения защиты, отказа зарядника или неверной оценки заряда. Монитор может потерять измерение или тревогу, лечебное устройство — прервать подачу. Эти последствия определяют необходимые продолжающиеся функции, предупреждение, резерв и переход в заданное безопасное состояние. ISO 14971:2019 задаёт процесс управления рисками медизделий; критерии приемлемости и меры контроля остаются специфичными для устройства.
До выбора ячейки опишите измерения и сон, повторные радиопередачи, яркость экрана, импульсы привода, работу при зарядке, интервалы зарядки, хранение и срок замены. Включите доступные пользователю зарядники, адаптеры и принадлежности. Носимый корпус меняет теплоотвод и механические нагрузки. Результат должен стать измеримыми входными требованиями, а не перечнем рекламных свойств.
3. Разделяйте безопасность батареи, перевозку и соответствие изделия
Безопасность батареи: IEC 62133-2 касается переносных герметичных перезаряжаемых литиевых ячеек и батарей при предусмотренном применении и разумно предвидимом неправильном использовании. Сверьте модель, охват ячейки или батареи, редакцию и поправки, конструкцию и номер отчёта. Совпадение напряжения или близкая ёмкость не подтверждают охват другой модели.
Перевозка: UN 38.3 относится к типовым испытаниям конструкции для перевозки, а не к клиническим характеристикам. Разъяснение PHMSA о test summary описывает подтверждающую сводку. Получите подходящие документы на ячейку и сборку, сопоставьте модели и отчёты. Классификация груза, упаковка и документы зависят от отправления; общий «сертификат UN38.3» не заменяет эту оценку.
Готовое оборудование: определите применимые требования IEC 60601 и специальные стандарты для изделия. IEC 60601-1-11 относится к домашней медицинской среде. Пригодность для дома зависит также от пользователей и условий, а не только от замены сетевого блока батареей. Для целевого рынка проверьте принимаемые редакции; перечисленные стандарты не являются универсальным обязательным списком для всех стран.
Управление качеством: ISO 13485:2016 относится к системе качества организации. У сертификата поставщика проверяют область, площадку и действительность; он не является испытанием батареи или разрешением готового изделия. Контроль поставщиков согласуют с системой изготовителя и оценкой рисков, не предполагая одинаковую сертификацию каждого поставщика ячеек.
4. Считайте автономность по доступной энергии, а не только по mAh
Сначала согласуйте электрическую границу расчёта. Номинальная энергия приблизительно равна номинальному напряжению × Ah; проверенная выходная энергия — интеграл произведения напряжения и тока при разряде. Доступный результат зависит от нагрузки, температуры, отсечки и состояния батареи. Для разных напряжений и стабилизированного выхода сравнение только mAh вводит в заблуждение.

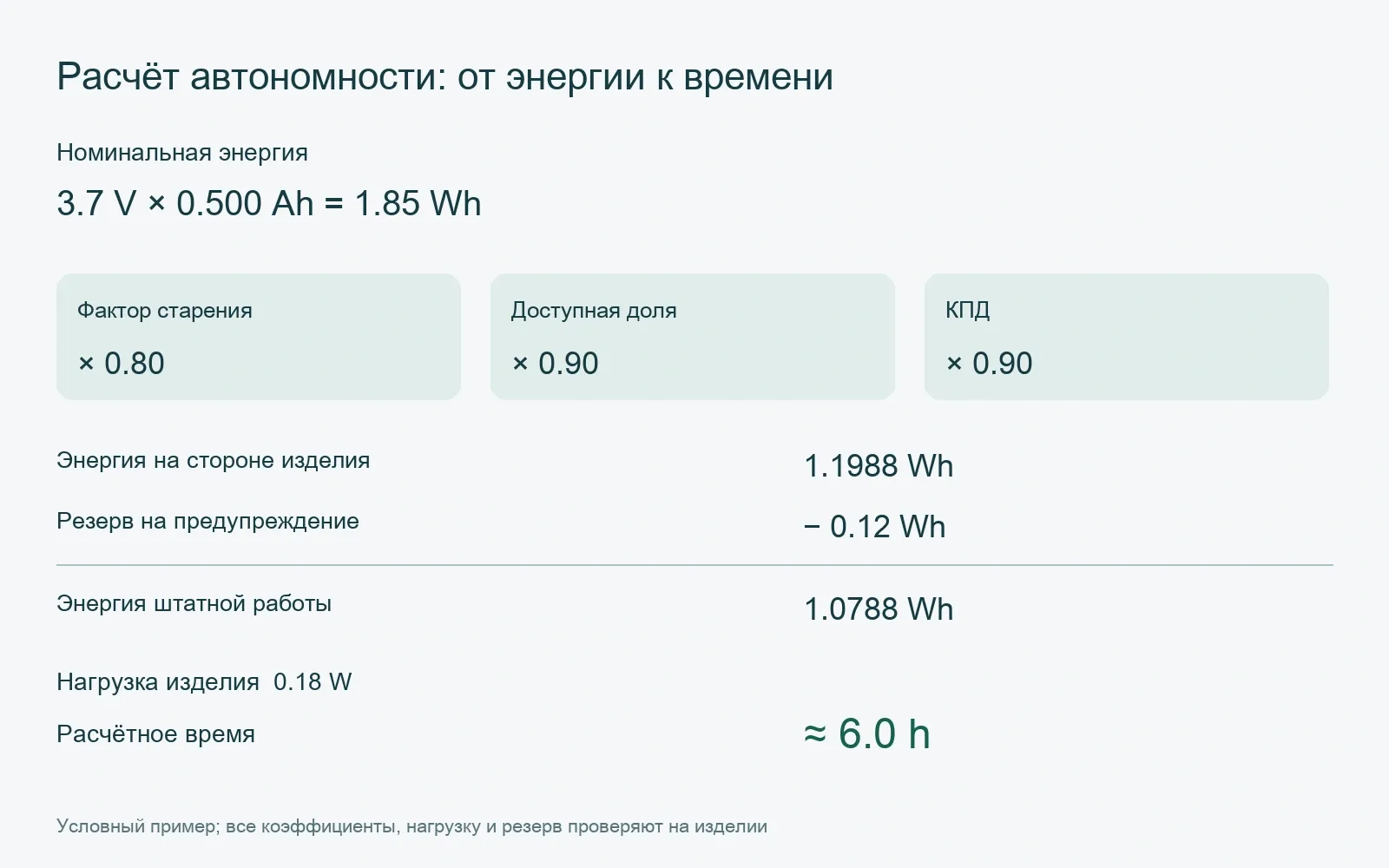

Условный расчёт, не испытание продукта: ячейка 3.7 V и 500 mAh, остаточная энергетическая способность 80% на выбранной стадии старения, используемая доля 90% для заданных температуры и отсечки и КПД 90%. Эти независимые плановые допущения дают на стороне изделия 1.85 × 0.80 × 0.90 × 0.90 = 1.1988 Wh. После выделения 0.12 Wh на предупреждение остаётся 1.0788 Wh для штатной работы. При постоянной нагрузке изделия 0.18 W расчёт составляет 5.99 часа, приблизительно 6.0 часа.
Только плановый пример. 80%, 90%, 90%, 0.12 Wh и 0.18 W — допущения, а не измерения или универсальные запасы. Кривая разряда не восстанавливалась.
Замените каждый коэффициент измеренной энергией для нужного рабочего цикла. Не вычитайте одну потерю на отсечке дважды и не вводите повторный коэффициент старения, если измерение уже относится к состаренной батарее. Резерв должен обеспечивать требуемое время предупреждения и реакции при обоснованной худшей нагрузке, включая потребление самой тревоги и связи.
5. Проверьте импульсную просадку и нагрев
Средняя мощность не описывает пусковые и радиочастотные пики. При реальных амплитуде, длительности, интервале и повторении импульсов одновременно записывайте напряжение батареи и входа устройства. Включите низкий SOC, состаренные образцы и границы рабочих температур. Защита или порог пониженного напряжения преобразователя могут отключить изделие при ещё значительном запасе химической ёмкости.
В первом приближении скачок тока 1.0 A через суммарные 0.15 Ω даёт резистивную просадку около 0.15 V. Условное сопротивление включает ячейку, защиту, контакты и провода, но не медленную поляризацию; это не измеренное DCIR. Для импульсного сопротивления задают SOC, температуру, отдых, моменты отсчёта и ΔI. Подмена импедансом на отдельной частоте без обоснования некорректна.
Защита, управление зарядом и оценка остатка выполняют разные задачи. Проверьте реакцию на перезаряд, переразряд, сверхток и температуру, включая отказ датчика и отключение батареи от изделия. Измеряйте температуру ячейки и контактных участков корпуса в сборе. I²R приближённо описывает один вклад в тепло, но не полную тепловую модель и не допустимость температуры контакта с пациентом.
6. Документированный пример: SEM Scanner Model 200
Открытая сводка FDA De Novo DEN170021, страница 5, описывает профессиональный ручной прибор SEM Scanner Model 200. Его спецификация указывает перезаряжаемую литий-ионную полимерную батарею, минимум 3 часа непрерывной работы, индуктивную зарядку и температурный контроль с прекращением зарядки выше порога. Среда устройства: 15–35°C и относительная влажность 5–90% без конденсации.
Это документированная спецификация изделия, а не открытый массив батарейных измерений. В таблице отсутствуют модель ячейки, ёмкость Ah, профиль нагрузки, состояние старения, число батарейных образцов и численный порог температуры зарядки. Из неё нельзя вывести плотность энергии, ресурс или автономность другой конструкции, а также соответствие носимого, имплантируемого изделия или ячейки другого поставщика.
Полезный вывод — совместное описание автономности, зарядки, температурного контроля и корпуса на уровне изделия. Используйте эту структуру для своих доказательств, измеряя значения на собственном продукте.
7. Подготовьте воспроизводимый план испытаний
Энергия и автономность: укажите модель, ревизию, партию, число образцов, пределы CC/CV, ток завершения, отдых, температуру, профиль разряда и отсечку. Записывайте Ah, Wh, напряжение и ток до определённого конечного состояния изделия, а не только номинальную ёмкость ячейки.
Динамическая нагрузка: задайте амплитуду, длительность, интервал, SOC, температуру и возраст образца. Сохраняйте минимумы напряжения, сбросы, отказы связи и работу защиты. Повторяйте критические сочетания из анализа рисков и обосновывайте выборку.
Температура и зарядка: используйте предусмотренные зарядник и корпус в допустимых пределах ячейки. Записывайте окружающую температуру, поверхность ячейки и нужные точки корпуса, положения датчиков, обдув, монтаж и критерии остановки. Работу при зарядке включайте, только если она предусмотрена; применимые отказы проверяют в оснащённой квалифицированной лаборатории.
Старение и хранение: определите глубину цикла, токи, температуру, отдых и интервалы контроля. Вместе с ёмкостью отслеживайте энергию, импульсное сопротивление, вздутие и аномалии. Разделяйте календарное и циклическое старение. «500 циклов» без порога сохранения и протокола недостаточно; потери хранения отделяют от потребления защиты, индикатора заряда и дежурных цепей изделия.
Предупреждение и непрерывность питания: измерьте остаточное время после индикации низкого заряда при характерной и обоснованной худшей нагрузке. Проверьте воспринимаемость тревоги, реакцию пользователя, переключение резерва при его наличии, сохранение данных и безопасное выключение. Руководство FDA для домашнего применения, раздел VII.E, рассматривает время работы, перезарядку, замену и заблаговременное уведомление.
Отражайте успехи и отказы, сохраняйте временные ряды, калибровку, отклонения и причины повторных испытаний. Критерии приёмки согласуют заранее; необъяснённые сбросы, перегрев или вздутие не должны исчезать в среднем значении.
8. Отдельно оцените корпус и контакт с пациентом
Тонкая упаковка pouch-ячейки не делает её свободно изгибаемым конструкционным элементом. По механическим ограничениям поставщика задайте допуски пакета, место для расширения, разгрузку выводов, давление на края и защиту от прокола. Падения, ношение, попадание пота и обращение с разъёмами оценивают на уровне устройства. Стойкость к очистителю не означает пригодность к паровой, радиационной или другой стерилизации.
Оцените фактические материалы прямого и косвенного контакта с пациентом: корпус, клей и значимые пути воздействия. Обзор биосовместимости FDA объясняет контактный подход. Закрытая внутри батарея не требует автоматически тех же биологических испытаний, что кожный клей; подходящий наружный материал также не устраняет опасности отказа батареи.
9. Обеспечьте управляемые изменения и прослеживаемость
Запросите контролируемую спецификацию, чертёж, конфигурацию защиты и разъёмов, применимые отчёты и транспортную сводку, площадку и идентификатор партии, критерии проверки и процедуру уведомления об изменениях. Свяжите серийную или партийную запись изделия с партией установленной батареи на уровне, обоснованном системой качества. Проверяйте идентичность отчёта и охват модели вместо логотипа в каталоге.
Изменение конструкции, химии, материалов, площадки, порогов защиты или сборки требует документированной оценки влияния и решения о необходимых проверках либо регуляторных действиях. Не каждое малое изменение требует одинакового полного повторного теста, но одинаковый mAh сам по себе не оправдывает замену. Определите передачу рекламаций, полевых отказов и корректирующих действий ответственным сторонам.
10. Вопросы до фиксации конструкции
Подходит ли pouch-батарея 3.7 V для носимого медизделия автоматически?
Нет. Проверьте напряжение полного заряда, допустимый ток, отсечку изделия, совместимость зарядника, механические нагрузки и контакт с пациентом. Ёмкость и напряжение выбирают по задаче и проверенному профилю потребления.
Доказывают ли IEC 62133-2 или UN 38.3 разрешение медицинского изделия?
Нет. Они отвечают на разные вопросы о батарее и перевозке. Безопасность готового изделия, основные функциональные характеристики, применимая биологическая оценка и процедура целевого рынка требуют отдельных доказательств.
Гарантирует ли плата защиты отсутствие опасности для пациента?
Нет. Она уменьшает определённые электрические риски, но отдельно не гарантирует тепловые, механические, программные свойства, защиту корпуса или непрерывность лечения. Проверьте полный ответ на отказ и остаточный риск.
11. Превратите оценку в закупочную спецификацию
Укажите в запросе предложения профиль нагрузки, время нормальной работы и резерв предупреждения, температуру и старение, размеры и запас расширения, зарядку, замену, рынки и документы. До сравнения цены и номинальной ёмкости приложите измеримые критерии приёмки и график проверки.
Используйте ассортимент литий-полимерных батарей для первичного обсуждения формы и передайте профиль питания изделия для оценки конкретной модели. Решение о применении опирается на измерения готового устройства и согласованный контроль поставщика. Преимущества спецификации имеют инженерный смысл, только когда прослеживаются до точной батареи и условий её работы.
