−20°Cでは放電中の電圧が早く下限に達する一方、同温度での充電は黒鉛負極への金属リチウム析出を招く可能性があります。材料改良は特定のセル設計に役立ちますが、型番別の充電制限、保護、完成機器での検証に代わりません。以下は公開研究に基づく技術分析であり、第三者の試験を自社測定とは扱いません。
低温でどの過程が遅くなるか
Li⁺は電解液を移動し、脱溶媒和、界面膜、電荷移動を経て電極粒子内へ拡散します。冷却で粘度と各抵抗が増す場合がありますが、律速段階は材料、SOC、温度、倍率、構造で異なります。Qinらの総説は液相・界面・固相を併せて論じます。EISの一つの半円やDCIRだけで原因を断定できません。

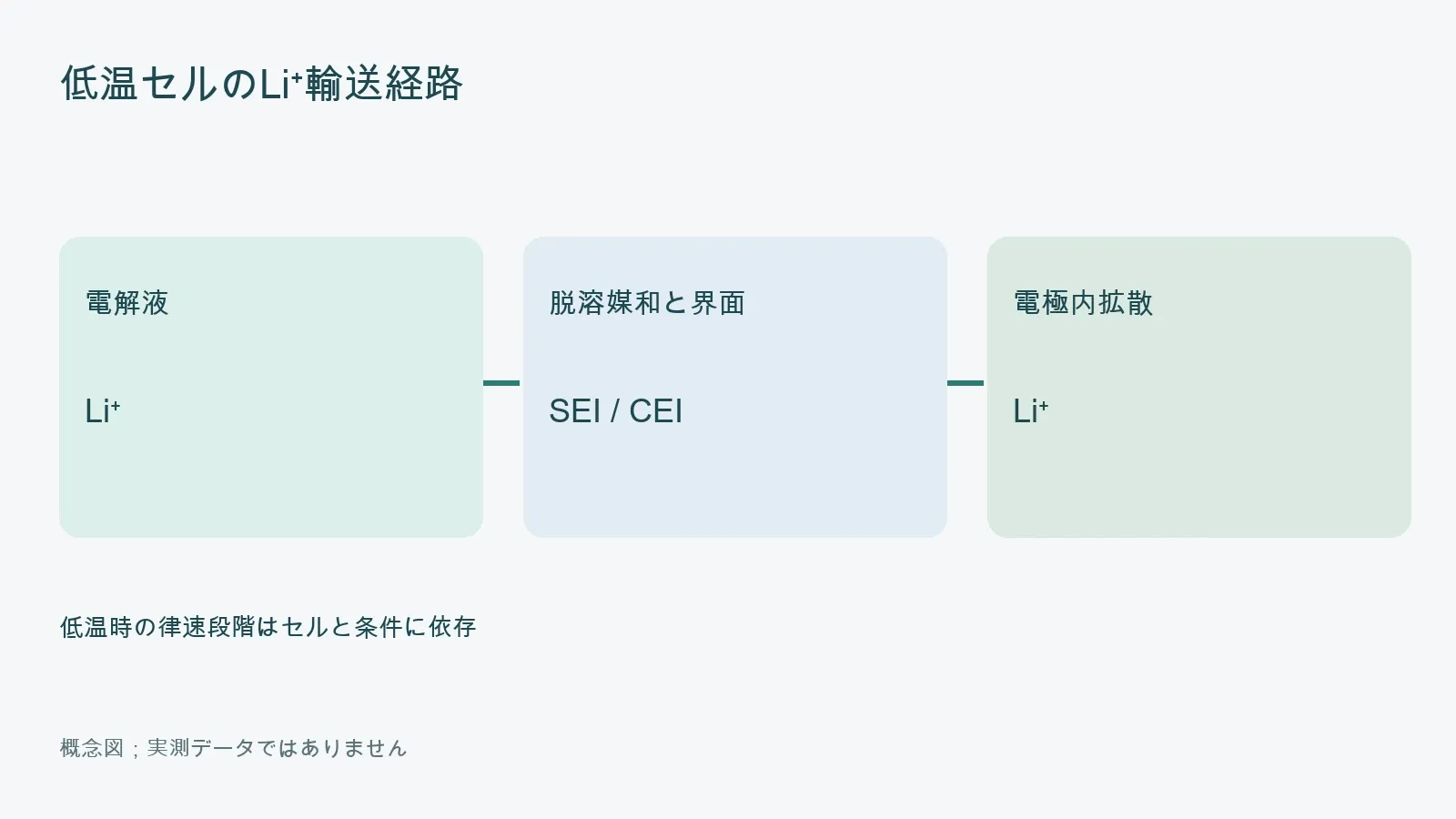

図は輸送経路の概念図であり、測定曲線ではありません。温度別EIS、倍率別容量、参照電極またはその場診断で寄与を切り分けます。図の順序は各抵抗がすべてのセルで同じ大きさという意味ではありません。
低温放電と低温充電を分けて考える
低温放電では分極により端子電圧が早くカットオフに達し、見かけの使用可能Ah/Whが減ります。温めた後の回復量は測定が必要です。低温充電では黒鉛への挿入が間に合わず金属Liが析出し、活性Li損失と安全上の問題につながります。負極界面研究は脱溶媒和と反応速度を扱います。低温放電が可能でも同温度で充電可能とは限りません。
正極：被覆・ドープ・粒径の取捨選択
正極被覆は伝導や副反応、ドープは格子や欠陥、粒径縮小は拡散距離に影響します。一方、比表面積増加は副反応を増やし、厚い被覆はイオンを妨げ、ドープは常温容量や寿命を変える可能性があります。同じ正極系で面積容量、密度、電解液、電圧条件を揃えて比較します。
電解液：溶媒・塩・界面膜
低温電解液では流動性、イオン伝導、脱溶媒和、集電体適合性、界面形成を同時に見ます。低粘度共溶媒、塩、添加剤が一項目を改善しても、低融点だけで完成セルの寿命は決まりません。電解液設計の総説も溶媒和と界面の協調を重視します。EC、LiPF6、LiBF4、FECの評価には配合、濃度、電極、試験条件が必要です。
負極設計とリチウム析出
低温では黒鉛へのLi挿入が遅くなります。表面処理、炭素被覆、粒子・孔構造は経路を変えますが、初回効率、圧密、ガス、劣化にも影響します。許容充電倍率、析出の証拠、昇温後の容量と長期サイクルを併せて確認します。小粒径なら常に良いわけではありません。
−20°Cの中性子回折研究が示したこと
ZinthらのJournal of Power Sources論文は公称1950 mAhのNMC111/黒鉛18650円筒セルを−20°Cで調べ、C/30とC/5の充電をその場中性子回折で比較しました。C/5後は黒鉛への挿入が少なく、20時間休止後のLiC12からLiC6への変化から少なくとも約17%の活性Liが析出していたと推定しました。別の即時放電では約19%の公称容量相当の金属Li酸化を推定しました。いずれも他セルの許容値ではありません。
同程度の充電Ahでもすべてが黒鉛に入るとは限らず、休止後の電圧や解体だけでは一時的な析出を見逃し得ます。対象は特定の円筒セルと試験手順です。−20°CでパウチセルをC/5充電してよい根拠にはなりません。休止中の再挿入も安全性や寿命無影響の証明ではありません。
比較できる低温試験の設計
材料段階では同じ電極面積容量・電解液で温度別容量とEISを比較し、完成セルへ進みます。型番、ロット、試料数、CC/CV上限、終了電流、休止、放電倍率、カットオフ、SOC、表面・周囲温度を記録します。低温充電試験はメーカー許容範囲と実験室の安全手順内で行います。
−20°Cと25°Cなど明確な条件でAh、Wh、平均電圧、パルス最低電圧、温度上昇、昇温回復を報告します。膨張、異常な電圧降下、劣化も残します。析出抑制の主張には参照電極、その場測定、事後分析などの証拠と検出限界が必要です。保持率の分母を明記し、半電池とパウチ完成セルを同じ順位表にしません。
