医療機器用LiPo電池の選び方：安全性・駆動時間・検証

医療機器の電池には、定めた作業を必要な時間だけ支え、電源が失われる前に警告と利用者の対応のための余力を残す役割があります。筐体に収まり、公称mAhが十分でも、劣化した電池が無線送信、ポンプ起動、低温にさらされると、電圧低下で早期停止することがあります。

本記事は外部使用の携帯型・患者装着型機器向け充電式リチウムイオンポリマーのパウチ電池を対象とします。植込み型機器には別の適格性評価が必要です。公的な公開資料、記録のある機器事例、明示した計算例を組み合わせており、Green Batteryの実験室試験や臨床試験を報告するものではありません。

1. 「医療用」を検証可能な仕様に置き換える

セル型番と版、許容充放電条件、保護回路、維持すべき機器機能、使用環境、裏付け資料を具体化します。パウチ構造や「医療用」という名称だけでは、予測可能で無害な故障を証明できません。故障や誤使用が設計上の防護を超えれば、膨張、漏液、過熱、発火が起こり得ます。

証拠は三層に分けます。セル試験は特定のセル設計を対象とし、パックには保護回路、配線、コネクタ、組立が加わります。完成機器では充電、筐体、ソフトウェア、操作、患者接触も対象です。前段の報告は次段の評価に役立ちますが、次段の安全性や市場承認を自動的に示すものではありません。

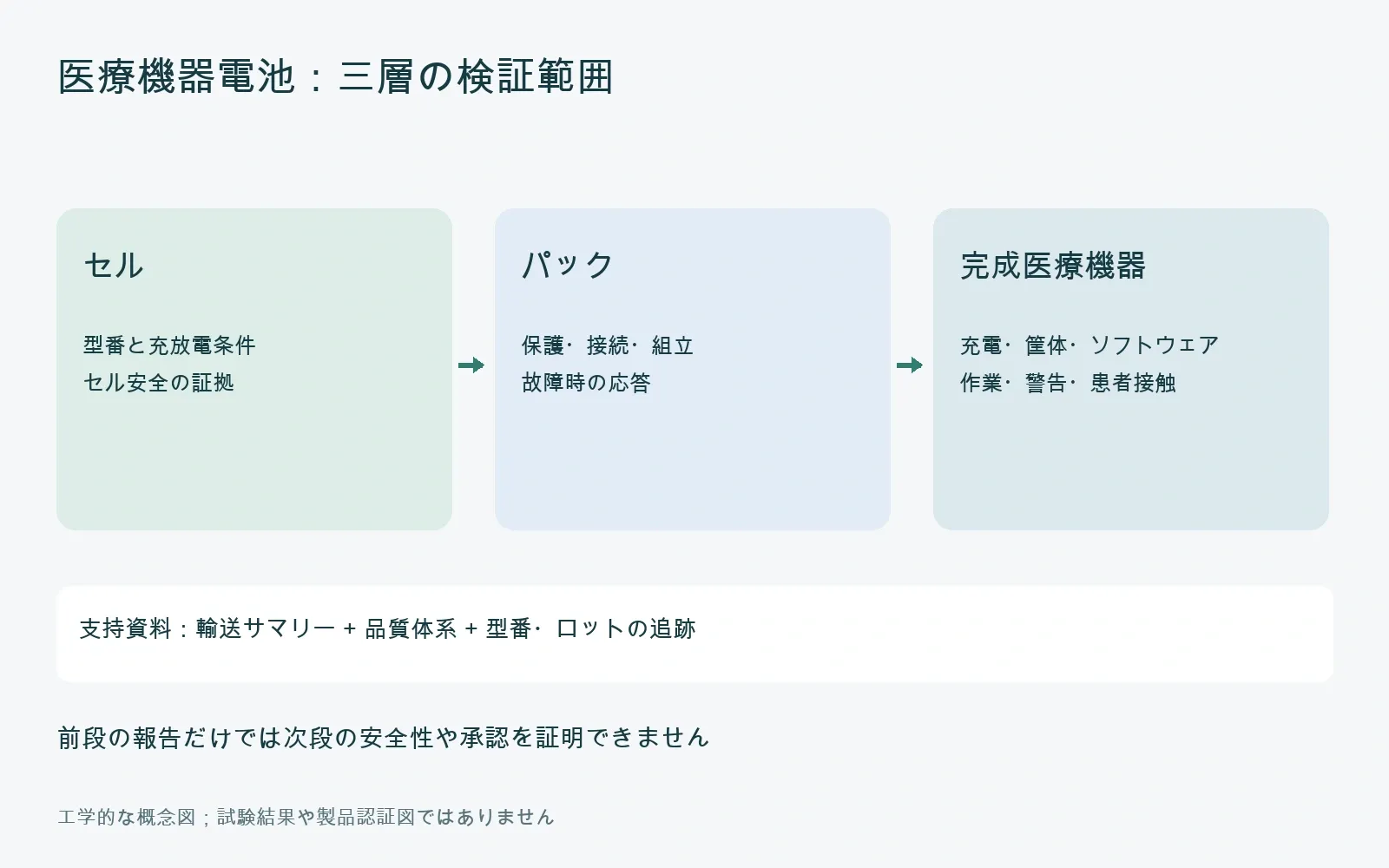

概念説明図：指定セルとパックの証拠を完成機器へ結び付けます。試験結果でも、特定製品の認証範囲図でもありません。

2. 容量より先に電源喪失の影響を評価する

電圧急低下、保護遮断、充電器故障、残量推定の誤りが何を引き起こすかを定義します。監視機器では測定や警報が失われ、治療機器では供給が中断する可能性があります。その影響から、継続機能、警告、予備電源、定義した安全状態への移行を決めます。ISO 14971:2019 は医療機器リスク管理の枠組みであり、受容基準と対策は機器ごとに定めます。

セル選定前に、測定・待機時間、無線再送、画面輝度、駆動パルス、充電中使用、充電間隔、保管期間、交換時期を使用プロファイルにします。利用可能な充電器、アダプタ、付属品も含めます。装着筐体による放熱と機械荷重の変化も考慮し、宣伝項目ではなく測定可能な設計入力にします。

3. 電池安全・輸送・完成機器の適合を区別する

電池安全：IEC 62133-2 は、携帯用途の密閉形充電式リチウムセルと電池について、意図した使用および合理的に予見できる誤使用下の安全要件と試験を扱います。型番、セルかパックかの範囲、規格版と追補、構造、報告番号を照合します。同じ電圧や近い容量だけでは別型番の適用を証明できません。

輸送：UN 38.3は輸送のための設計試験であり、臨床性能の評価ではありません。PHMSAの試験サマリー解説 を参照し、該当セルと組立電池の資料、型番、報告番号を確認します。分類、包装、書類は実際の輸送条件で決まり、一般的な「UN38.3証明書」だけでは代替できません。

完成機器：該当するIEC 60601要求や個別規格を含め、機器に適用する規格を決めます。IEC 60601-1-11 は在宅医療環境を扱います。在宅適性は利用者と環境にも依存し、商用電源を電池へ替えるだけでは証明できません。対象市場で受け入れられる版を確認し、列挙規格を世界共通の強制一覧として扱わないことが重要です。

品質管理：ISO 13485:2016 は組織の品質マネジメントシステムの規格です。供給者の証明書は適用範囲、拠点、有効性を確認しますが、電池性能試験や完成機器の承認ではありません。供給者管理は製造者の品質体系とリスク評価に合わせ、全セル供給者へ同じ証明書を一律に求める前提を置きません。
