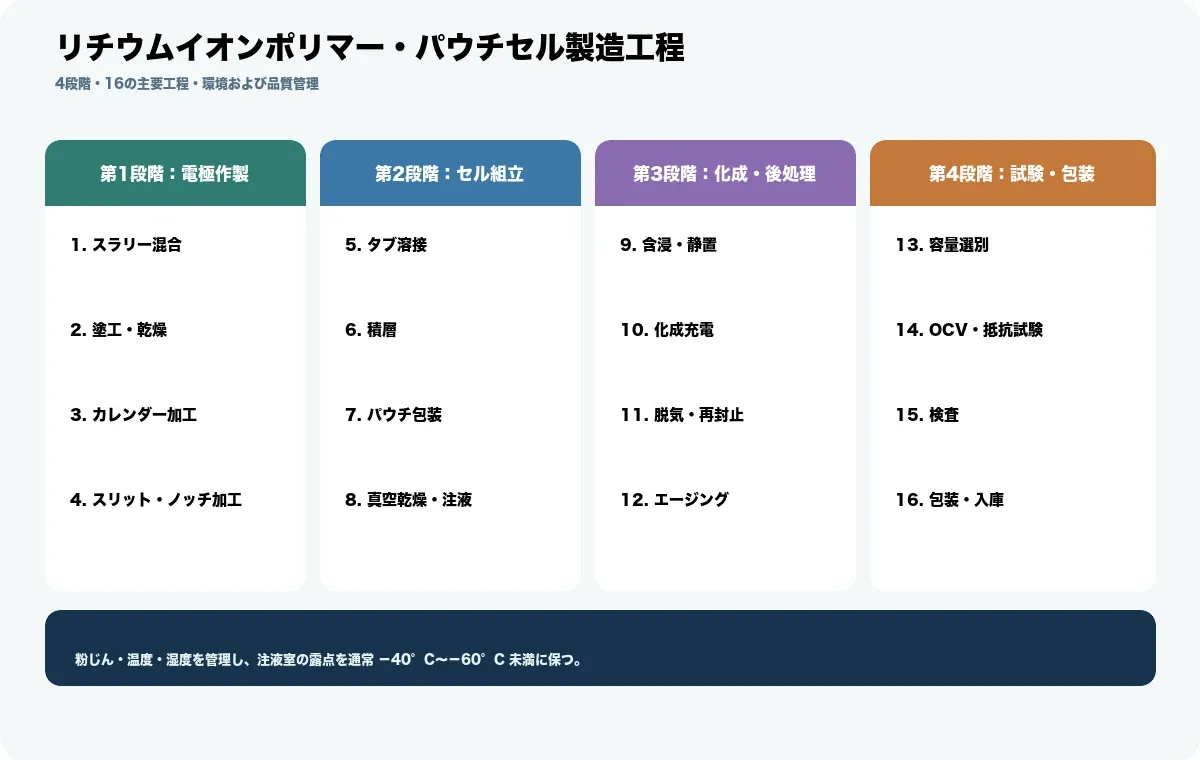

リチウムイオン電池の製造は、材料科学、機械工学、電気化学、品質管理を組み合わせた精密な工程です。一般的には、電極製造、セル組立、化成・後処理、検査・包装の4段階に分かれます。
1. 電極製造

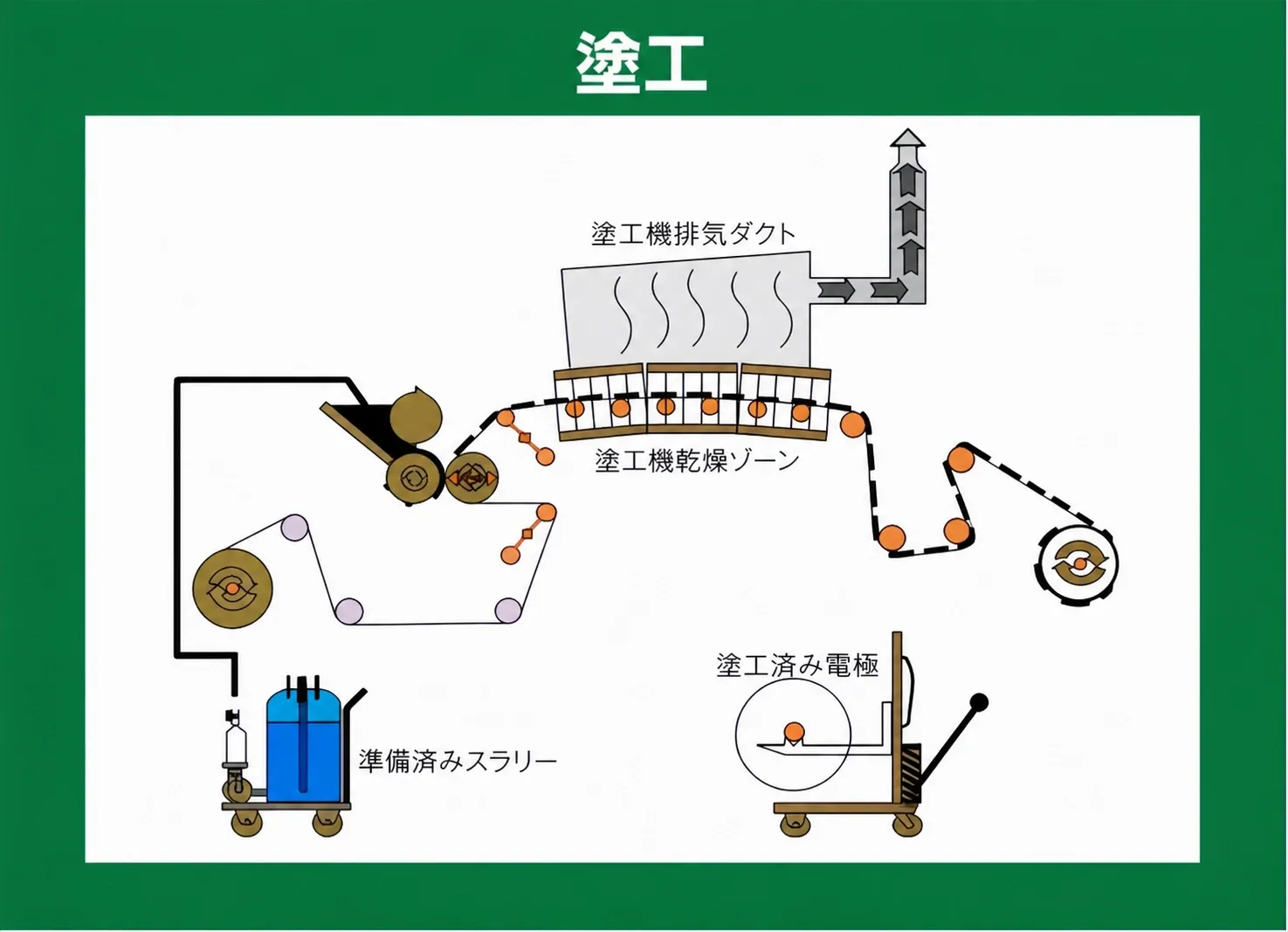

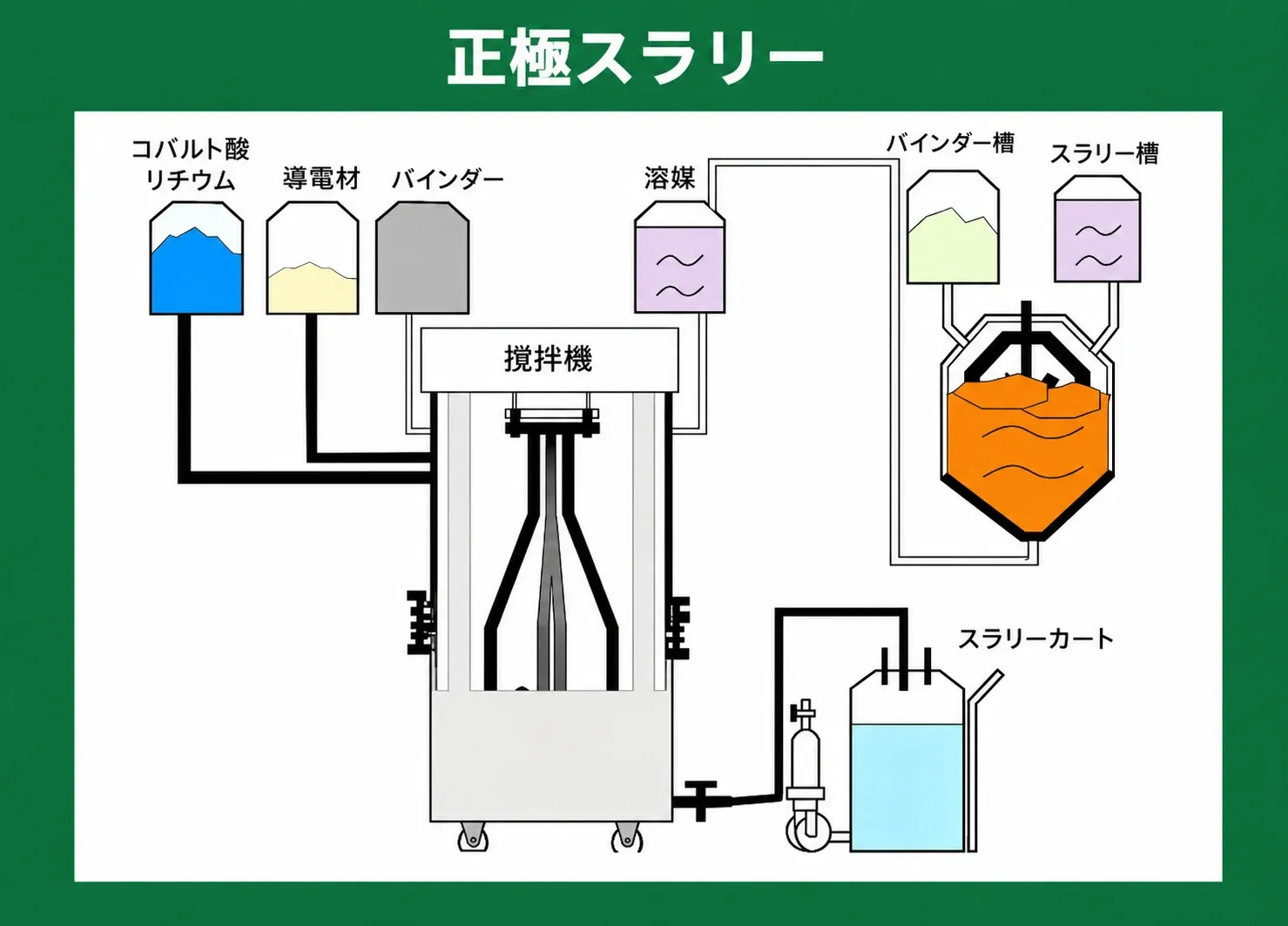

正極にはコバルト酸リチウム、三元系材料、リン酸鉄リチウムなど、負極には黒鉛やシリコンカーボン材料などが使われます。活物質、導電材、バインダー、溶媒を配合して均一なスラリーを作り、アルミ箔または銅箔に塗工します。乾燥後、カレンダー加工、スリット、ノッチ加工を行い、設計どおりの電極を形成します。
2. セル組立
正負極のタブを集電体に溶接し、溶接強度、導通、短絡の有無を確認します。セル設計に応じて、電極とセパレーターを積層または捲回します。セパレーターは正負極の接触を防ぎながら、リチウムイオンを通過させます。パウチセルではアルミラミネートフィルムで包装し、真空乾燥後、低湿度環境で電解液を注入して仮封止します。
3. 化成と後処理
注液後に静置して電解液を電極の細孔へ浸透させ、制御された低電流で化成充電を行います。この工程で負極表面に安定した固体電解質界面膜が形成されます。その後、ガス抜き、再封止、エージングを行い、内部界面を安定化します。
4. 検査と包装
充放電試験で容量、電圧特性、レート性能を測定し、開回路電圧と内部抵抗も確認します。寸法、タブ位置、封止状態、外観を検査し、必要に応じて画像検査やX線検査を実施します。用途に応じて温度、サイクル、振動、圧縮などの信頼性試験を行い、合格品を選別、包装、入庫します。
重要な管理項目
製造全体で粉じん、温度、湿度、清浄度を管理する必要があります。塗工と圧密の安定性、組立時の位置合わせと封止、注液時の水分管理、化成と検査の記録が、性能、安全性、一貫性を左右します。
まとめ
材料配合から入庫まで、電池製造は連続した品質管理の工程です。安定した材料、正確な設備条件、清浄な環境、十分な検査が、信頼性の高い電池製品を支えます。
