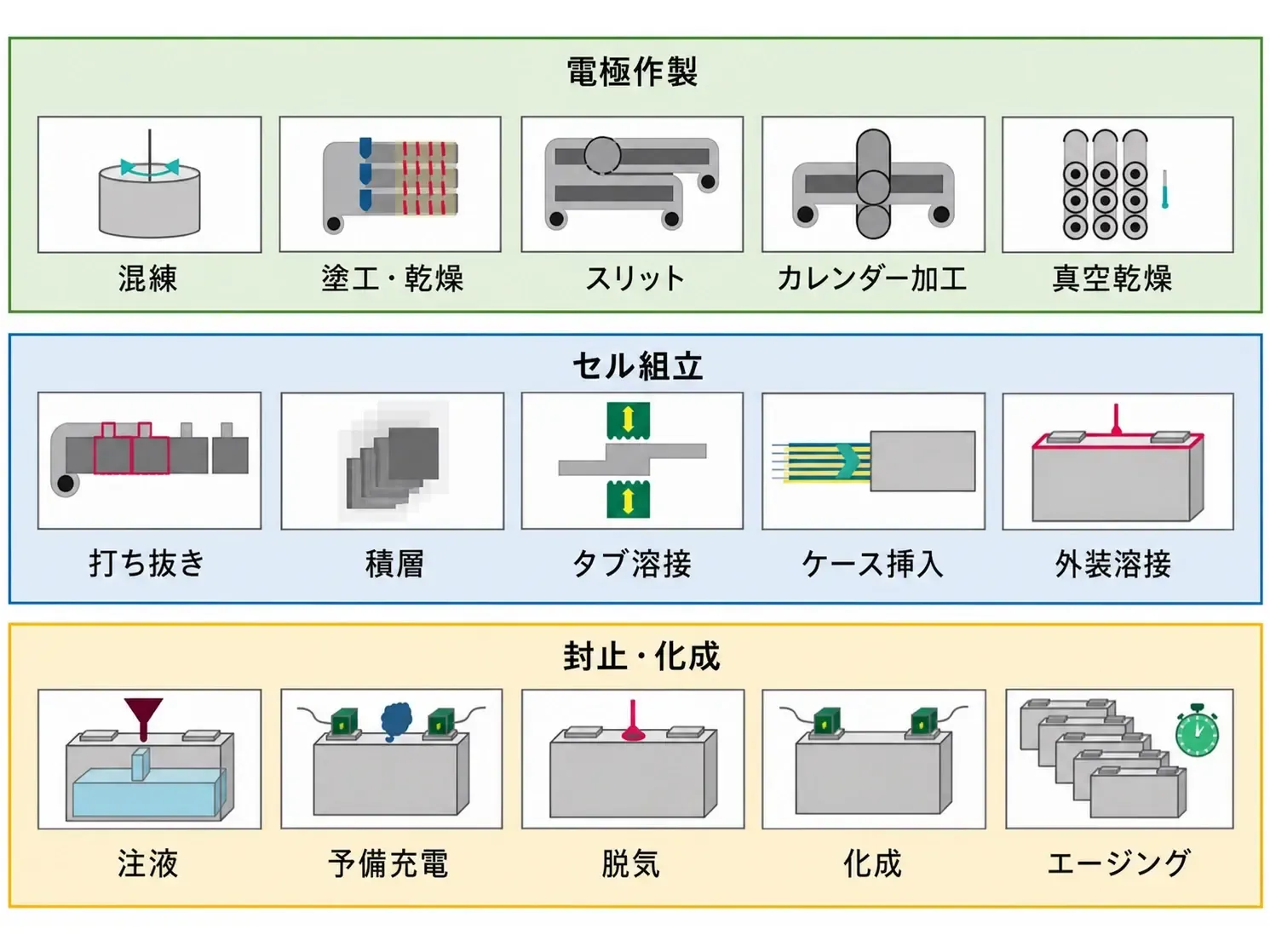

製造欠陥とは、セルの生産工程で混入または発生する材料、工程、設備上の異常です。セルの一貫性、サイクル寿命、レート特性、安全性に影響する可能性があります。一般的な製造工程は、電極作製、セル組立、封止・化成の三つに分けられます。受入検査から最終検査までを
つなぐ閉ループを構築することで、後工程へ欠陥が広がる前に検出・是正できます。
1. 電極作製
混練では、正極・負極活物質、導電助剤、バインダー、助剤を溶媒中に分散し、安定したスラリーを作ります。原料中の金属粒子、異物、水分異常は汚染欠陥につながります。配合、投入順序、せん断速度、温度、真空度、混練時間が不適切だと、凝集、沈降、粘度変動、気泡残留が生じます。粉体のふるい分け、清浄管理、固形分と粘度の管理幅、混練エネルギー、脱泡状態を確認し、粘度・温度・真空度の記録に顕微鏡観察や粒度分析を組み合わせると、ロット安定性を評価できます。

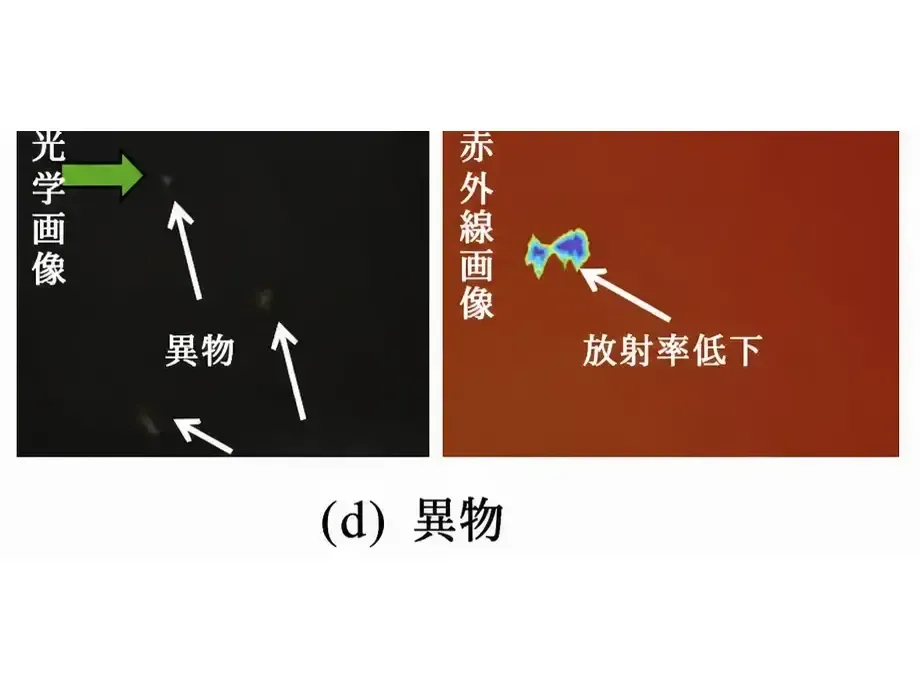

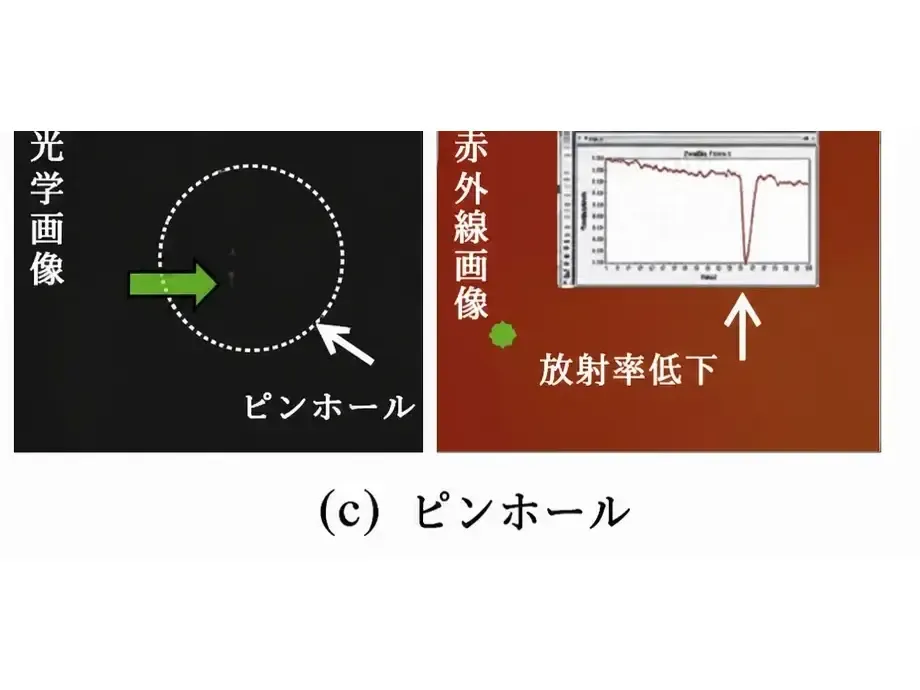

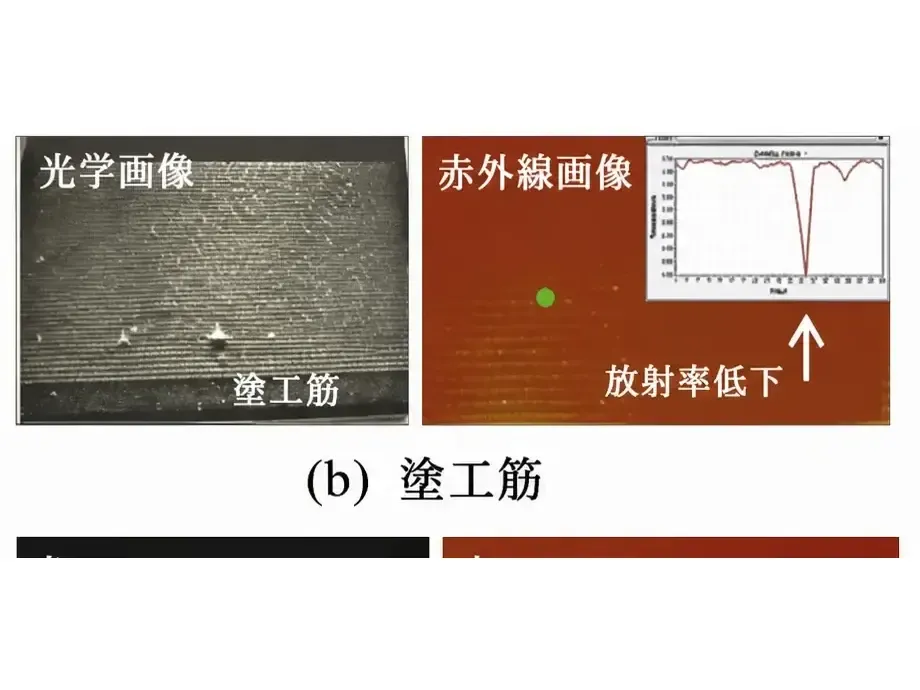

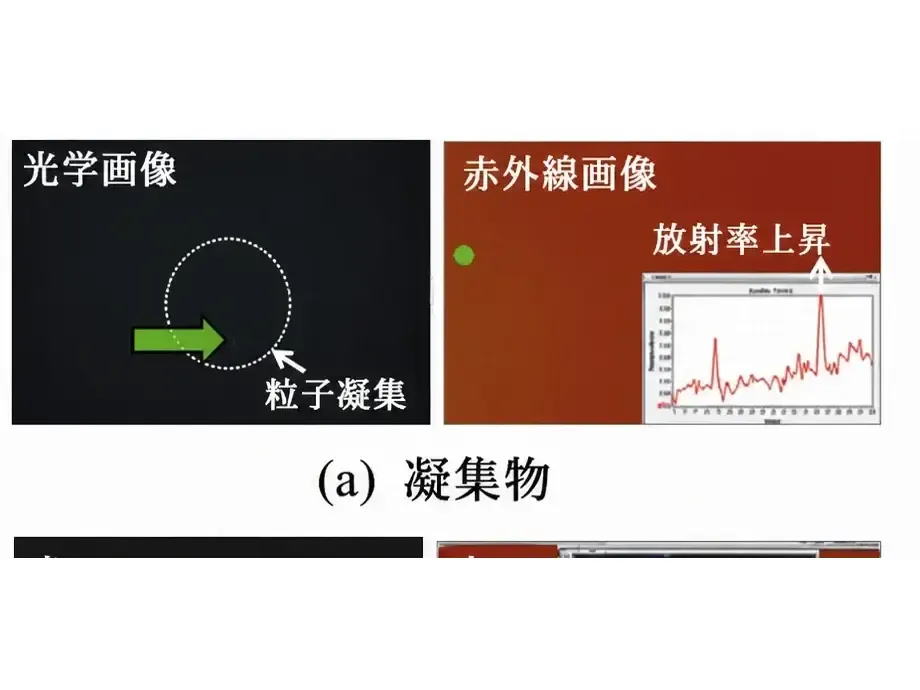

塗工・乾燥では、負極の銅箔または正極のアルミ箔にスラリーを塗布し、溶媒を除去して皮膜を形成します。凝集物、異物、ピンホール、筋、端部の盛り上がり、面密度のばらつきは、スラリー状態、塗工ギャップ、張力、速度、供給安定性と関係します。これらは局所的な電流密度の不均一を生み、レート特性を低下させ、容量劣化を早めます。乾燥では温度ゾーン、風量、排気、ライン
速度を協調させ、急速な揮発による表面皮張り、残留溶媒、ひび割れ、密着力低下を防ぎます。残留水分と溶媒はサンプリングまたはオンライン監視で工程範囲内に管
理します。
カレンダー加工は皮膜を圧縮して空隙率、厚さ、エネルギー密度を調整します。ロール圧、ロールギャップ、速度、温度、張力の不整合により、波打ち、圧痕、ひび割れ
、粉落ち、破断が生じます。過圧密は電解液の浸透とイオン輸送を妨げ、圧密不足は接触状態とエネルギー密度を低下させます。
2. セル組立
スリット・打ち抜きでは、連続電極を所定寸法に加工します。工具摩耗、クリアランス不良、粉じん管理不足は、バリ、切粉、粉落ち、端部の反りを発生させます。金属バリや切粉はセパレーターを傷つけ、内部短絡を誘発する可能性があるため、バリ高さ、切断面、粉じん量、工具状態を監視します。
巻回または積層では、正極、負極、セパレーターを電極群に組み立てます。セパレーターのしわ、電極の折れ、位置ずれ、張力変動、打痕は、局所応力と電流分布を変化させます。画像検査、張力制御、寸法トレーサビリティにより、電極端部とセパレーターの安全余裕を確保します。
タブおよび外装溶接では、溶接条件、タブ設計、重なり、清浄度が強度と抵抗を左右します。未溶着は抵抗上昇と局所発熱を招き、過溶接は集電体や絶縁部を損傷します。スパッタがセル内に入ると異物リスクになります。超音波溶接は高速ですが、加圧力と振動をタブの厚さ、層数、材料特性に合わせる必要があります。
3. 封止・化成
注液と浸潤は、注液質量、真空度、圧力、温度、静置時間に左右されます。浸潤不足は反応を局所的に制限し、抵抗を高め、サイクル寿命を短くします。電解液や粒子に囲まれた空気が残ると気泡になります。質量、真空曲線、静置時間、化成前後の厚さを照合すると判断精度が高まります。
化成は初回の充放電によって安定した固体電解質界面膜（SEI）を形成する工程です。温度、加圧力、電流、カットオフ電圧、充放電スケジュールがSEIの組成、緻密性、インピーダンスに影響します。過大電流は不均一または多孔質な界面を形成し、水分管理不良は電解液と反応して酸性種やガスを生成し、界面を損傷して膨れのリスクを高めます。化成後のエージング、容量試験、直流抵抗試験は初期欠陥の選別に有効です。
