从五项测试判断软包电芯表现
软包电池的性能不能只看标称容量。放电倍率、低温电压、循环保持率和安全响应共同决定其适用范围；材料分析则为理解这些表现提供补充证据。本篇以两只约 5.2 Ah 软包电芯的第三方测试记录为例，逐项分析容量、倍率、低温、循环及针刺结果，并复核关键比值。测试型号、批次、完整原始数据和部分试验条件未披露，因此结论仅限于这组样品，也不代表 Green Battery 产品性能。
本文将测试条件、报告数据与复核结果分开说明。汇总图依据已披露的离散数值重新绘制，不代表新增实验或原始连续曲线；倍率曲线、针刺照片及材料分析图用于展示该第三方案例的测试记录。

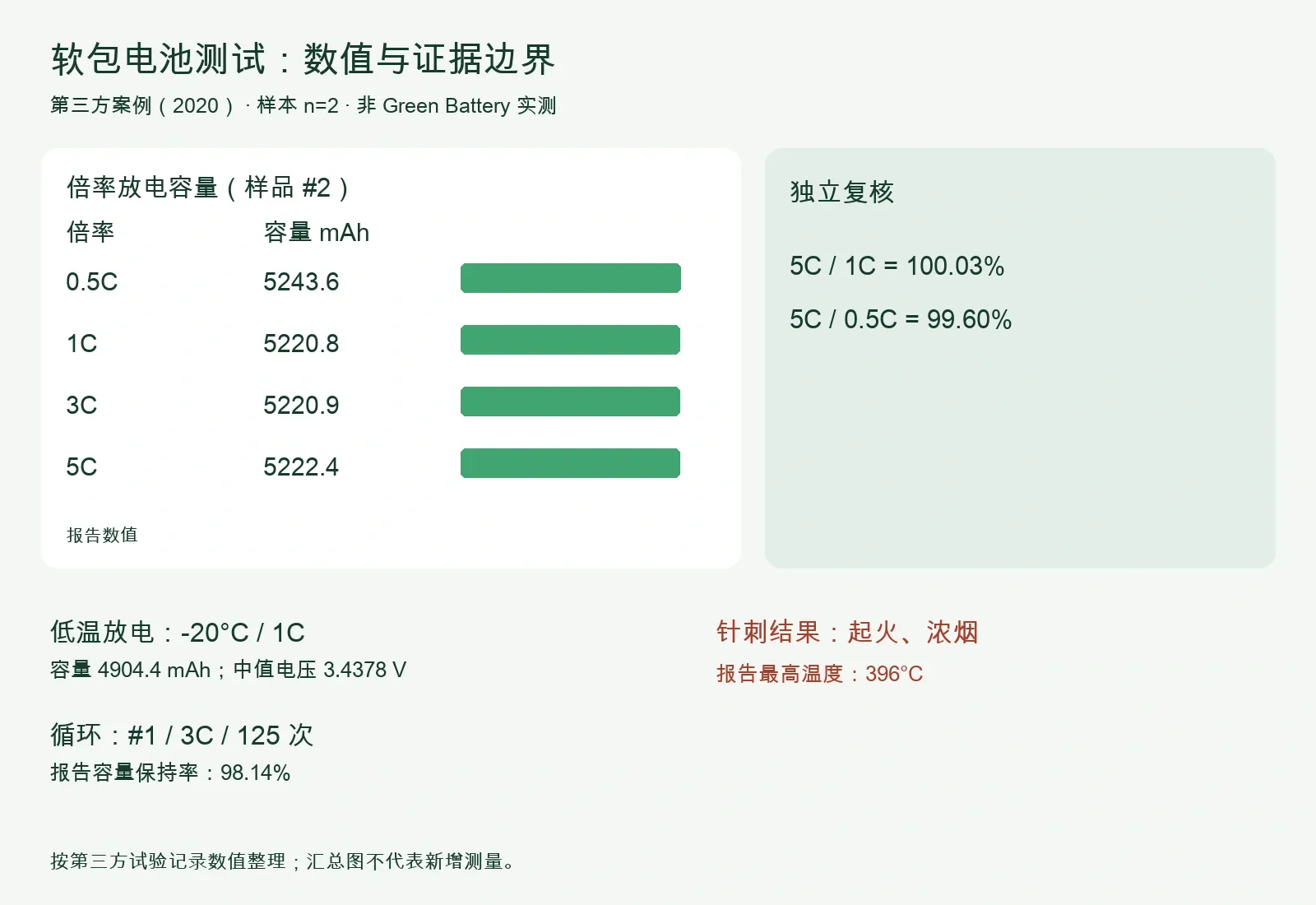

依据报告披露数值整理的汇总图；不是连续放电曲线，也不是新增实测。
1. 测试条件：先确认对象，再比较数字
报告给定充电截止电压 4.2 V、放电截止电压 2.75 V；分容、低温和部分安全试验按 1C，循环按 3C 描述。但 C 倍率采用的额定容量、常温温度、静置时间、装夹压力、冷却条件和仪器精度没有完整披露。不能据此精确还原电流或复现实验。
样品 #1 外形记录为 118 × 40 × 10 mm，测试前电压 3.812 V、内阻 1.7 mΩ。资料未说明该内阻采用交流法还是直流脉冲法，也没有给出 SOC 和温度，所以不能直接称为可对比的 DCIR。尺寸、质量、电压和内阻应在同一份样品记录上关联。
2. 分容与能量密度：相近容量不等于已证明批次一致性
分容测试记录中，#1 的 1C 放电容量为 5178.6 mAh，中值电压 3.7906 V，充电恒流比 91.41%；#2 为 5215.0 mAh、3.7868 V、91.87%。两只电芯容量相差 36.4 mAh，约为两者平均容量的 0.70%。这只说明该次测试的两个样品容量接近，不能推断量产批次的统计分布或配组一致性。
资料另列质量 118.39 g、质量能量密度 166.80 Wh/kg，但未明确质量对应哪只样品，也未给出积分输出 Wh。应按 E = ∫V I dt 和 E/质量复核；“中值电压 × 容量”只能作近似检查，不能替代电压曲线的能量积分。
3. 倍率性能：先核对保持率的分母
#2 的倍率放电容量依次为：0.5C 5243.6 mAh、1C 5220.8 mAh、3C 5220.9 mAh、5C 5222.4 mAh。记录还列出 1C、3C、5C 充电恒流比 95.57%、88.56%、84.05%，并记录 5C 放电后未见鼓包。这些是不同测试项目的记录，不能与前一节分容结果不加区分地混合。
报告标注“5C/1C 容量保持率 99.60%”，但按所列数字计算：5222.4/5220.8 × 100% ≈ 100.03%；5222.4/5243.6 × 100% ≈ 99.60%。因此 99.60% 更符合以 0.5C 为基准。略高于 100% 的结果不能解释为高倍率产生额外容量，可能涉及测试重复性、温度、次序和分辨率。完整倍率评估还需 Wh、负载电压、温升与重复样本；“未鼓包”也不是完整安全结论。
倍率充放电测试曲线，图中保留可见标注；未提供逐点数据。
4. 低温性能：区分放电、充电和电压损失
测试记录显示，#2 在 −20°C、1C 放电时输出 4904.4 mAh，中值电压为 3.4378 V，容量保持率写为 93.66%。该百分比的常温基准没有在文中清楚对应到前述哪一次测试，应作为报告值保留，不能假定与某个表格数值完全匹配。容量保持较高也不等于能量或功率保持相同，因为放电电压同时下降。
另有 −20°C、1C 充电记录：4443.6 mAh、报告保持率 84.99%、恒流比 4.87%。这里的充电量不能当作随后可放出的容量，也不能证明该充电方案适用于一般电芯。低温充电与析锂风险相关；本段仅分析历史试验，实际充电温度和电流必须服从具体型号规格，由具备条件的实验室验证。
5. 循环：125 次结果不能外推完整寿命
#1 在记录所述 3C 循环条件下完成 125 次，报告容量保持率 98.14%、充电恒流比 86.65%。文中未完整说明充放电是否均为 3C、恒压终止电流、循环温度、休息时间和容量复测方法。因此只能表述为该样品在该阶段的结果，不能外推到 500 次、1000 次或某一使用年限。
继续验证时应同时跟踪容量、能量、内阻、厚度、温升和异常事件，并事先约定寿命终点和失效条件。容量尚未明显下降，也不能排除其他失效模式。
6. 针刺：必须把失效结果写进结论
记录显示，循环后的 #1 以 1C 充满后进行针刺，记录了起火、浓烟和最高温度 396°C。本文保留这一负面结果；良好的倍率容量或早期循环保持率不能抵消该次滥用试验的失效现象。
