同样是 −20°C，电池可能表现为放电电压提前触及截止，也可能在充电时发生负极析锂；两者的风险和解决路径不同。材料改性可以改善特定体系的低温动力学，但不能代替型号级充电限制、保护设计和整机验证。本文以公开研究为证据讨论正极、电解液与负极的设计取舍，不将其他机构的测试写成 Green Battery 自有数据。
低温下究竟是哪一步变慢
锂离子需要先在电解液中迁移，再经历去溶剂化、穿过界面膜、电荷转移，最后进入电极晶格。降温可能提高液相黏度、改变溶剂化与界面反应，并使固相扩散变慢。哪一步成为瓶颈取决于化学体系、荷电状态、温度、倍率和电芯设计；Qin 等的低温电解液综述也将液相、界面和固相过程并列讨论。单凭一张 EIS 图或一个直流内阻数值，不能唯一确定失效原因。

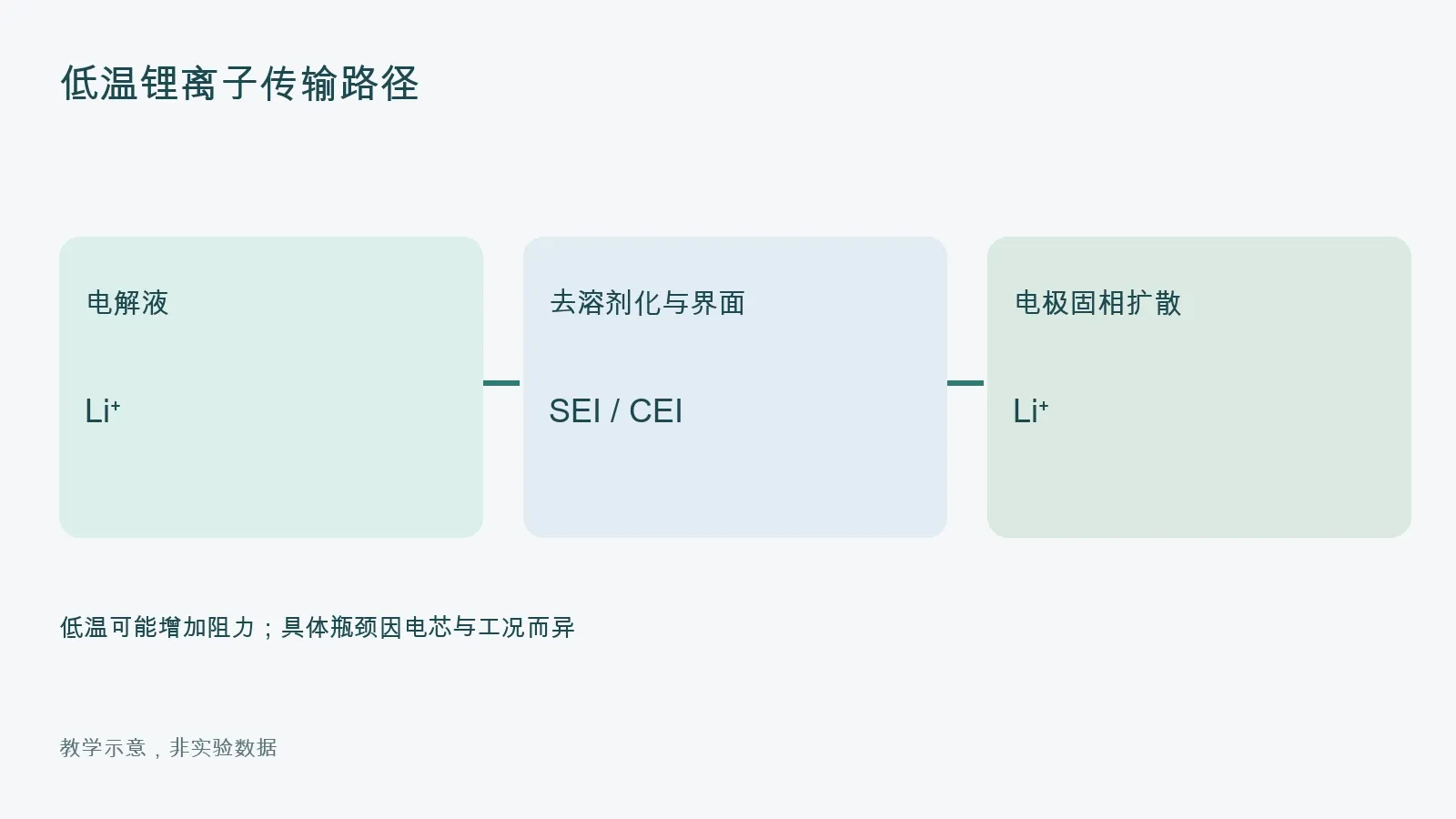

下图是传输路径示意，不是测量曲线。实际样品要结合温度依赖 EIS、不同倍率容量、参考电极或原位诊断，区分欧姆、界面与扩散贡献。图中的路径顺序并不表示各项阻抗在所有电芯中同样重要。
先区分低温放电与低温充电
低温放电时，极化使端电压在负载下更早到达截止值，表现为可用 Ah/Wh 下降；回暖后部分容量可能恢复，但恢复程度要实测。低温充电则涉及石墨负极电位与嵌锂速率：当锂离子不能及时进入石墨，金属锂可能在表面沉积，并可能引起活性锂损失与安全风险。负极界面研究讨论了去溶剂化和界面动力学与析锂的联系。不能把“可以在低温放电”推导为“可以在相同温度充电”。
正极改性：包覆、掺杂与粒径
正极表面包覆可改变电子传导、界面副反应和电荷转移；掺杂可能改变晶格结构或缺陷；减小颗粒能缩短某些固相扩散路径。这些方法有代价：比表面积增大可能加剧副反应，过厚包覆会阻碍锂离子，掺杂也可能影响常温容量或寿命。要比较同一正极化学体系、相同面载量、压实密度、电解液和截止条件，而不是只比半电池某一次低温容量。
电解液改性：溶剂、锂盐和成膜
电解液设计同时涉及低温流动性、离子电导、去溶剂化、铝集流体兼容性和电极界面。降低高熔点组分比例、选择低黏度共溶剂、调整锂盐和成膜添加剂都可能改善某一指标；但“冰点更低”并不自动意味着整电芯容量或循环寿命更高。低温电解液研究综述强调溶剂化结构与界面反应需要协同优化。EC、LiPF6、LiBF4 或 FEC 的效果必须附配方、浓度、极片和测试条件；不能把某一篇材料实验写成通用配方。
负极改性与析锂风险
石墨的嵌锂在低温下可能变慢。表面处理、碳包覆、颗粒形貌和孔结构设计可以改变锂离子进入负极的路径，但也会改变首次效率、压实、胀气和寿命。选择负极材料时，应同时检查低温充电允许倍率、析锂证据、回暖后的容量保持与长期循环；“缩小颗粒”并非越小越好。
−20°C 中子衍射研究说明什么
Zinth 等发表于 Journal of Power Sources 的研究使用标称 1950 mAh 的 NMC111/石墨 18650 圆柱电芯，在 −20°C 以 C/30 和 C/5 充电，利用原位中子衍射比较石墨 LiC12/LiC6 相变化。C/5 后石墨嵌锂程度较低；充电后静置 20 小时，研究者观察到继续转化，估计至少约 17% 的活性锂曾以金属锂形式沉积；另一轮 C/5 后立即放电，通过电压平台和相变化估计氧化的金属锂约占标称容量的 19%。两种估计并非跨型号的“允许析锂比例”。
该研究揭示了两个工程要点：相近的充入 Ah 不意味着锂都进入石墨；静置后的电压或拆解观察也可能低估曾发生的可逆析锂。论文研究的是指定圆柱电芯和实验协议，不能用来宣称任何软包电池在 −20°C 可以 C/5 充电。论文中的部分沉积锂在静置后重新嵌入，并不等于这种充电方式安全或没有寿命损失。
如何设计可比较的低温测试
材料筛选可先在相同极片面载量与电解液下做温度依赖容量和 EIS，再进入全电芯验证。全电芯记录型号、批次、样本数、充电 CC/CV、电压上限与终止电流、静置时间、放电电流、截止电压、SOC 和温度；同时测电芯表面与环境温度。低温充电实验需要按制造商允许范围与实验室安全程序执行，不提供用户自行突破限制的操作方案。
