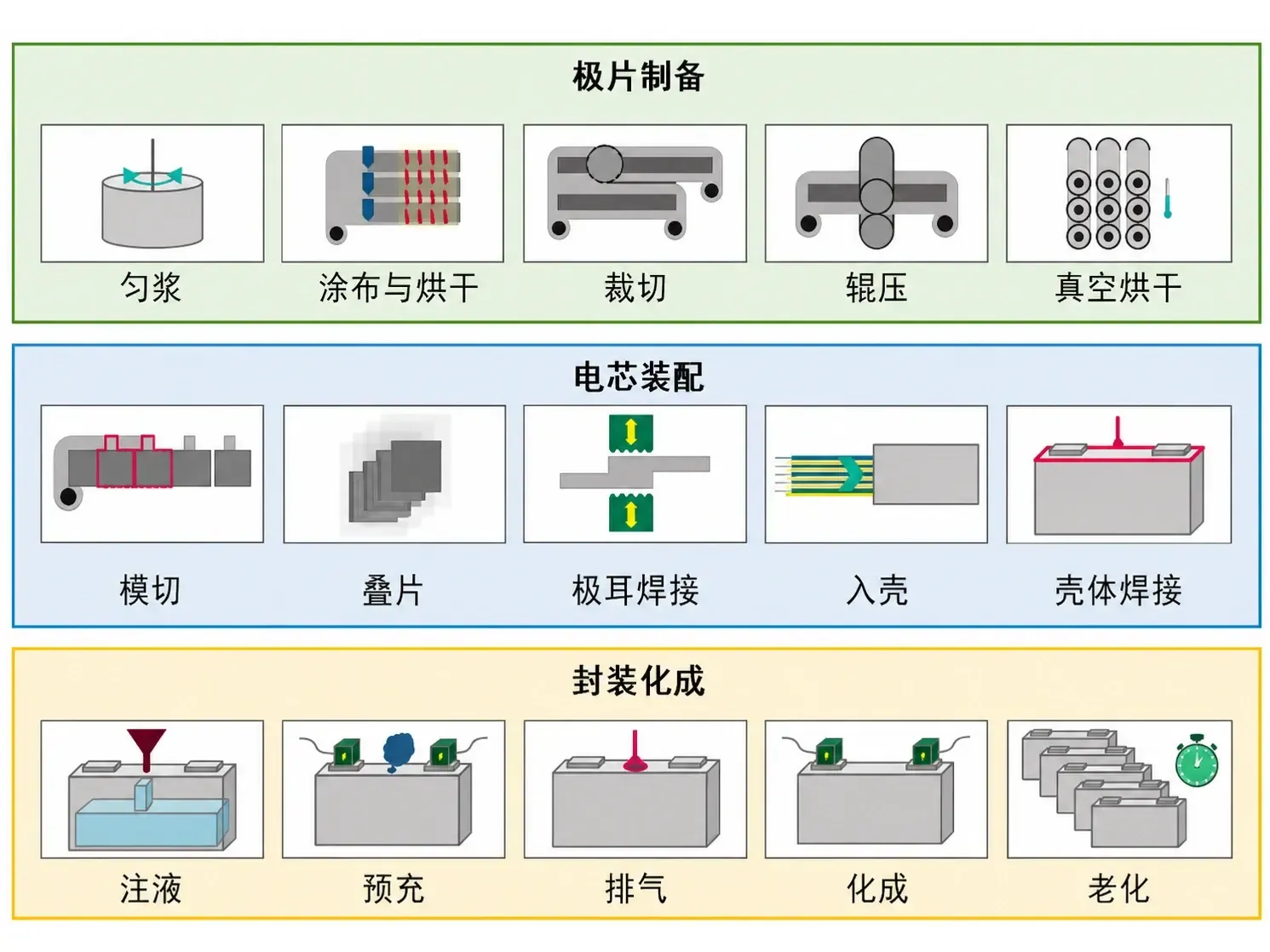

电池制造缺陷是在生产过程中引入的材料、工艺或设备异常，可能影响一致性、循环寿命、倍率性能与安全性。完整的制造流程通常可分为极片制备、电芯装配和封装化成
三个工段。建立从原料检验到终检的缺陷闭环，有助于在缺陷扩散前完成识别和纠正。
一、极片制备阶段
1. 匀浆
匀浆是将正、负极活性材料、导电剂、粘结剂和助剂在溶剂中充分分散，形成稳定浆料。原料中的金属颗粒、异物或水分异常，可能引入杂质和污染缺陷；配比、加料顺序、剪切速度、温度、真空度或混合时间不合理，则容易造成团聚、沉降、黏度波动和气泡残留。
过程控制应围绕粉体筛分与洁净管理、固含量和黏度窗口、混合能量以及脱泡效果展开。在线黏度、温度和真空记录可用于判断批次稳定性，必要时结合显微观察或粒径分析确认团聚状态。
2. 涂布与干燥

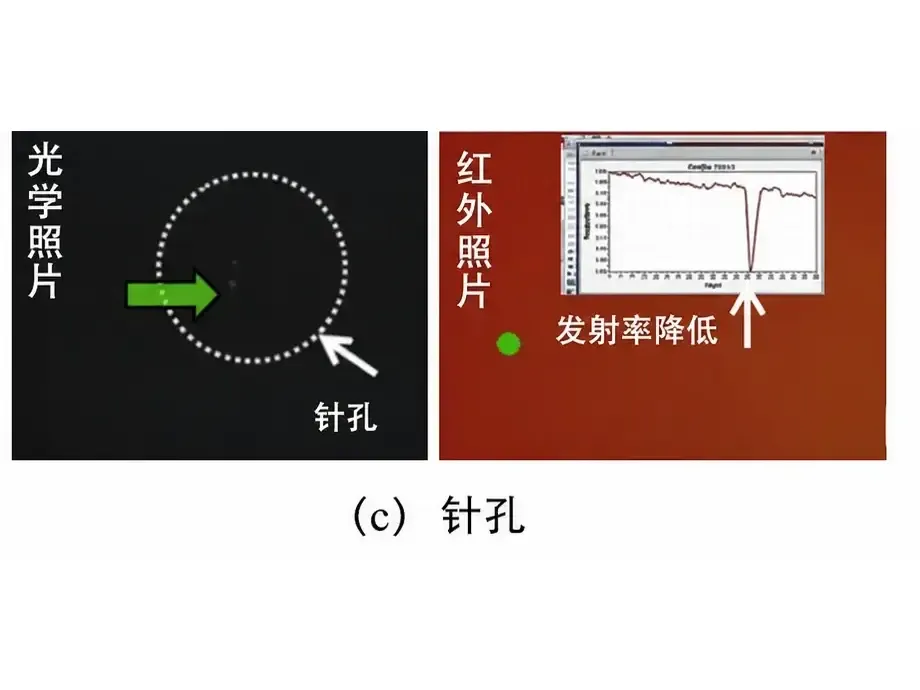

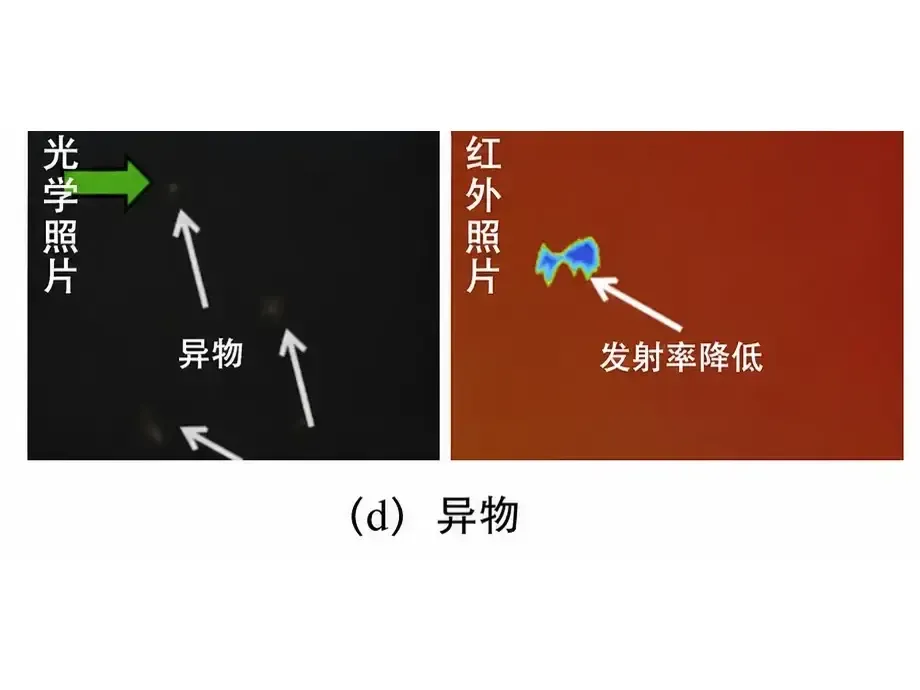

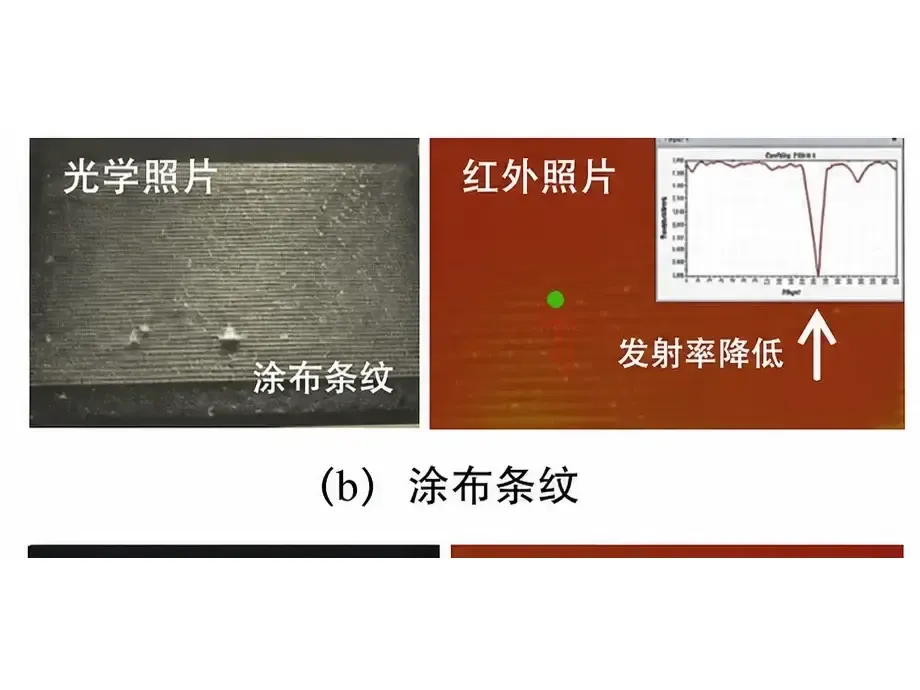

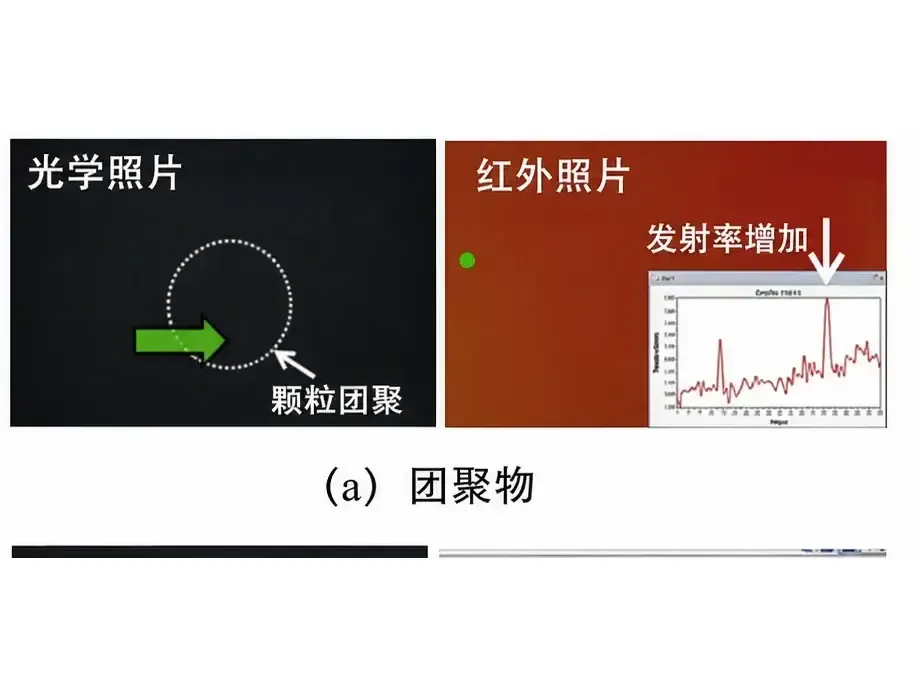

涂布是将浆料均匀施加到负极铜箔或正极铝箔表面，随后通过干燥形成涂层。浆料团聚、异物、针孔、条纹、边缘堆积以及面密度波动，通常与浆料状态、涂布间隙、张力、速度和供料稳定性有关。缺陷会造成局部电流密度不均，降低倍率性能，并加速循环中的容量衰减。
干燥阶段需要协调温区温度、风量、排风和线速度，避免溶剂挥发过快导致表面结皮、内部残溶剂、裂纹或涂层与箔材结合力下降。残余水分和残余溶剂应通过抽检或在线
监测控制在工艺窗口内。
3. 辊压
辊压通过压实涂层来调整孔隙率、厚度和能量密度。辊压力、辊隙、速度、温度和极片张力不匹配时，可能出现波纹、压痕、裂纹、掉粉甚至断带。压实过度会降低电解液浸润和离子传输能力，压实不足则可能导致接触不充分和能量密度偏低。
二、电芯装配阶段
1. 分切与模切
分切和模切将连续极片加工成规定尺寸。刀具磨损、间隙不当或粉尘控制不足，会产生毛刺、碎屑、掉粉和边缘翘起。金属毛刺或碎屑可能刺穿隔膜并诱发内短路，因此应重点监测毛刺高度、切边完整性、粉尘水平和刀具状态。
2. 卷绕与叠片
卷绕或叠片负责将正极、负极和隔膜组成极组。隔膜褶皱、极片翻折、对齐度偏差、张力波动和极片碰伤会改变局部受力及电流分布。应通过视觉检测、张力控制和尺寸数据追踪，确保极片边缘与隔膜保持合理安全裕量。
3. 极耳及壳体焊接
焊接参数、极耳设计、搭接状态和清洁度会影响焊点强度与电阻。虚焊可能造成高内阻和局部发热，过焊可能损伤集流体或绝缘结构，焊渣进入电芯则会形成异物风险。超声波焊接效率高，但其压力与振动也需要与极耳厚度、层数及材料特性匹配。
三、封装与化成阶段
1. 注液与浸润
注液量、真空度、压力、温度和静置时间共同决定电解液浸润效果。浸润不足会使局部反应受限、内阻升高并缩短循环寿命；被电解液或颗粒包围的空气若未能排出，还可能形成气泡。应通过称重、真空曲线、静置时间和化成前后厚度变化进行交叉判断。
2. 化成与老化
化成是电芯首次充放电并形成稳定固态电解质界面膜（SEI）的过程。温度、压紧力、电流、截止电压和充放电节奏会影响 SEI 的组成、致密性和阻抗。电流过大可能形成不均匀或多孔界面，水分控制不当则可能与电解液反应生成酸性物质和气体，破坏界面并带来胀气风险。
化成后的老化、容量测试和直流内阻测试可用于筛选早期缺陷。将缺陷类型与浆料、涂布、焊接、注液和化成数据关联，可形成可追溯的根因分析链。
四、缺陷控制的闭环方法
建议建立“来料检验—过程监测—在线视觉检测—电性能测试—失效分析—参数纠正”的闭环。对高风险缺陷设置分级标准和放行门槛，使用统计过程控制识别趋势变化，并将设备、材料、环境和人员操作记录与电芯序列号绑定。这样既能降低缺陷流入后工序的概率，也能为工艺窗口优化和制造一致性提升提供数据基础。
